スキャンした図面をデータベースで管理する場合は、「画像を保存する」だけではなく、必要な図面をすぐに検索・閲覧・更新できる仕組みを構築することが重要です。
今回は一般的な方法をご紹介します。

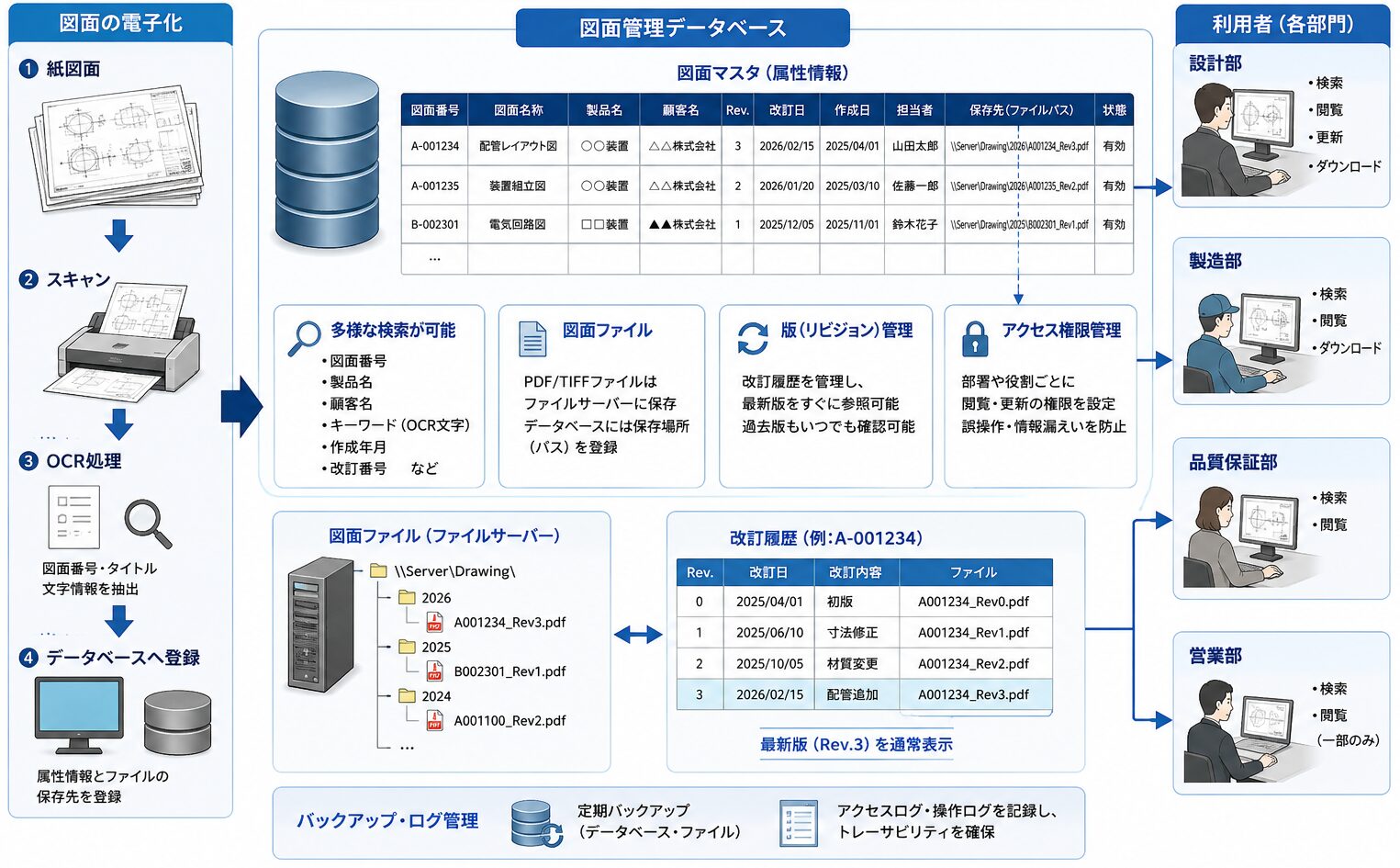

1. 図面管理の基本構成
紙図面
↓
スキャン（PDF・TIFF等）
↓
OCR処理（図面番号・タイトルを読み取り）
↓
データベースへ登録
↓
検索・閲覧・更新・版管理
データベースには画像そのものだけでなく、検索用の情報（属性情報）を登録します。
| 管理項目 | 内容例 |
| 図面番号 | A-001234 |
| 図面名称 | 配管レイアウト図 |
| 製品名 | ○○装置 |
| 顧客名 | △△株式会社 |
| 作成日 | 2025/4/1 |
| 改訂番号 | Rev.3 |
| 改訂日 | 2026/2/15 |
| 部門 | 設計部 |
| 担当者 | 山田太郎 |
| キーワード | 配管、SUS、ポンプ |
| 保存先 | PDFファイルへのパス |
2. ファイルはデータベースに入れない
一般的には
- TIFF
- JPEG
などの図面ファイルはファイルサーバーに保存し、
データベースには
- ファイル名
- 保存場所（パス）
- 管理情報
だけを登録します。
例えば
D:\Drawing\
2026\
A001234.pdf
データベース
| 図面番号 | ファイル |
| A001234 | D:\Drawing\2026\A001234.pdf |
この方法は
- 容量が大きくなりにくい
- バックアップしやすい
- 表示が速い
という利点があります。
3. OCRで検索性を高める
OCRを利用すると
- 図面番号
- タイトル
- 部品番号
- 備考
などを文字データとして検索できます。
例えば
“モーター”
で検索すると、その文字が含まれる図面だけが表示されます。
4. 版（リビジョン）管理
図面管理で最も重要なのが**改訂履歴（版管理）**です。
例
| 図面番号 | Rev | 内容 |
| A001234 | 0 | 初版 |
| A001234 | 1 | 寸法修正 |
| A001234 | 2 | 材質変更 |
| A001234 | 3 | 最新 |
最新版のみ表示し、過去版も参照できるようにします。
5. フォルダ管理だけに頼らない
例えば
製品
└─2024
└─完成図
だけでは
- 図面番号
- 顧客
- 製品名
で検索できません。
そのため
フォルダ管理＋データベース管理
を組み合わせるのが一般的です。
6. アクセス権限
部署ごとに閲覧権限を設定します。
| 部門 | 権限 |
| 設計 | 閲覧・更新 |
| 品質保証 | 閲覧 |
| 製造 | 閲覧 |
| 営業 | 一部閲覧 |
誤って図面を削除・更新することを防止できます。
7. おすすめのデータベース構成
図面マスタ
│
├─図面番号
├─図面名称
├─顧客
├─製品
├─Rev
├─作成日
├─改訂日
├─担当者
├─OCR文字
├─PDF保存場所
└─状態（有効・廃止）
これにより、
- 図面番号
- 顧客名
- 製品名
- 部品番号
- キーワード
- 作成年
- 改訂番号
など、多様な条件で検索できます。
8. 大量の図面を管理する場合の推奨構成
数万～数十万枚規模の図面を管理する場合は、以下のような構成が効率的です。
- 高解像度（300～400dpi）のPDF/TIFFでスキャン
- OCRで文字情報を抽出
- 図面管理データベースへ登録
- 全文検索機能を利用
- 改訂履歴（版管理）を実装
- アクセス権限を設定
- 定期バックアップとログ管理を実施
この構成であれば、「図面番号」「製品名」「顧客名」「図面内の文字列」などを横断的に検索でき、設計・製造・品質保証など複数部門で効率よく図面を共有できます。
なお、大量の紙図面や文書・資料の電子化では、単なるデータベースではなく、文書管理システム（DMS）や図面管理システム（PDM/PLM）の導入も有力な選択肢です。これらは検索・版管理・ワークフロー・アクセス権限を標準機能として備えているため、長期的な運用負荷を大きく軽減できます。 当社では６０年の長きに渡り、官公庁や企業の文書や図面管理を支えてまいりました。その豊富な経験を生かして様々なデータベース管理ツールのご提案が可能です。紙からＤＸまで一気通貫のワンストップサービスをご提供いたします。
