図面スキャンの解像度は何dpiが最適?用途別の推奨設定と選び方

図面スキャンの解像度は何dpiが最適?用途別の推奨設定と選び方
解像度の数値と用途のマッピング図

図面スキャンの解像度は、用途によって最適値が異なります。閲覧・保管用なら300dpiが標準で、CADトレース用なら400〜600dpi、劣化した古い図面なら600dpi以上が目安です。当社(図面スキャン電子化センター)では図面の標準設定を300dpi、文書を200dpiとしており、最大1,200dpiまで対応しています(2025年度実績)。解像度を2倍にするとデータ量は約4倍に増えるため、「高ければ良い」わけではありません。この記事では、用途別の推奨解像度とカラーモード・ファイル形式の選び方、そして当社の品質管理体制をもとにした実務ノウハウを解説します。

「図面をスキャンしたいが、解像度は何dpiに設定すればいいのか分からない」——これは、図面の電子化を検討する担当者からもっとも多く寄せられる質問のひとつです。

解像度の設定を誤ると、文字がつぶれて読めない、ファイルが重すぎてサーバーを圧迫する、CADトレースに使えないといった問題が起こります。逆に、用途に合った解像度を選べば、業務効率とデータ品質を両立できます。

本記事では、図面スキャンの解像度選びに必要な知識を、基礎から実務レベルまで体系的にまとめました。なお、電子化した図面の活用方法については「自治体の図面を電子管理する方法」もあわせてご覧ください。

DPI(解像度)とは?図面スキャンで重要な理由

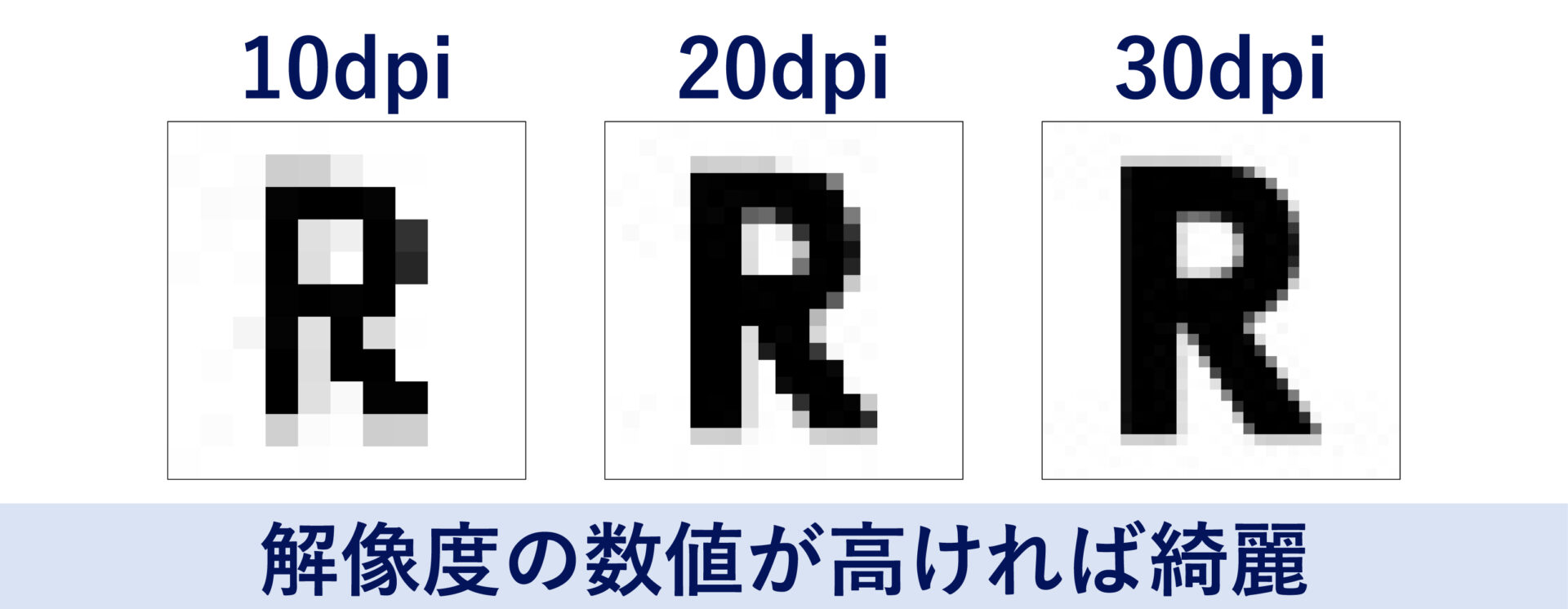

DPI(dots per inch) とは、1インチ(約2.54cm)あたりに含まれるドット(点)の数を表す単位です。数値が大きいほど、1インチあたりの情報量が多くなり、細かい線や小さな文字まで再現できます。

図面スキャンで解像度が重要な理由は、次の3点です。

  • 線の再現性: 図面には0.1mm単位の細線や寸法線が含まれます。解像度が低いと線がつぶれたり、途切れたりします
  • 文字の判読性: 図面枠の注記や部品番号など、小さな文字が多い図面では解像度不足で文字が読めなくなります
  • 後工程への影響: CADトレースやOCR処理を行う場合、元データの解像度が低いと変換精度が大きく下がります

肉眼では300〜400dpiを超える違いを認識しにくいとされています。必要以上に高い解像度を設定しても、見た目の品質向上は限定的です。

【用途別】図面スキャンの推奨解像度一覧

用途別の推奨解像度マトリクス

図面スキャンの解像度は「何に使うか」で決まります。以下の表は、当社の実務経験と業界の一般的な基準をもとにまとめた用途別の推奨値です。

用途推奨解像度カラーモード備考
閲覧・確認用200〜300dpiモノクロまたはグレースケールPC画面での確認が中心の場合
印刷・出力用300dpiグレースケールまたはカラーA3以上への出力を想定
社内管理・保管用300dpiモノクロまたはグレースケール長期保管の標準設定
CADトレース用400〜600dpiモノクロ(2値)またはグレースケールTIFF非圧縮・原寸スキャンが推奨
OCR処理用300〜400dpiモノクロまたはグレースケール手書き文字は認識精度が落ちる
劣化した古い図面400〜600dpiグレースケール青焼き図面は濃度調整が必要
精密図面・アーカイブ用600dpi以上用途に応じて選択再出力・拡大印刷を前提とする場合

当社では図面の標準設定を300dpiとしています。多くの案件で300dpiが最適解になりますが、CADトレースや劣化図面では400dpi以上をご提案しています(2025年度実績)。

迷ったら300dpiを基準に考えてください。 300dpiは閲覧・印刷・管理のいずれにも対応でき、ファイルサイズと画質のバランスがもっとも取れた設定です。

300dpiと600dpiの違いについてさらに詳しく知りたい方は、「300dpiと600dpi スキャン解像度で変わる活用の幅」もあわせてご覧ください。

解像度を上げすぎるとどうなる?ファイルサイズとの関係

解像度は高ければ高いほど良いと思われがちですが、実際にはデメリットもあります。

解像度とデータ量の関係

解像度を2倍にすると、縦・横それぞれのドット数が2倍になるため、データ量は約4倍に増えます。

解像度A1サイズ・モノクロの目安A1サイズ・カラーの目安
200dpi約1〜2MB約5〜10MB
300dpi約2〜5MB約10〜20MB
400dpi約4〜8MB約20〜40MB
600dpi約8〜15MB約40〜80MB

※ファイルサイズは圧縮方式・原稿の内容によって変動します。

高解像度のデメリット

  • ストレージの圧迫: 数千枚規模の電子化では、300dpiと600dpiの差がTB単位の容量差になることがあります
  • 表示速度の低下: ファイルが大きいとPCやタブレットでの表示に時間がかかります
  • スキャン時間の増加: 1枚あたりの読み取り時間が長くなり、大量スキャンでは納期に影響します

ファイルサイズが気になる場合は、保存用(高解像度)と共有用(低解像度)の2種類を作成する方法もあります。当社でもお客様のご要望に応じて、用途別に複数の解像度でデータを納品しています。

解像度だけでなく、カラーモードやファイル形式の選び方もデータ品質に大きく影響します。次のセクションで詳しく解説します。

カラーモード・ファイル形式の選び方

解像度と同じくらい重要なのが、カラーモードとファイル形式の選択です。この2つの設定によって、ファイルサイズと画質のバランスが大きく変わります。

カラーモードの選び方

カラーモード特徴適した図面
モノクロ(2値)白と黒の2色のみ。ファイルサイズが最小線画中心の図面、CADトレース用
グレースケール白〜黒の256階調。濃淡を再現できる青焼き図面、濃淡のある手書き図面
カラーフルカラー。ファイルサイズが最大カラー印刷された図面、着色図面

同じ解像度でも、カラーモードによってファイルサイズは大きく異なります。カラーはモノクロの約24倍のデータ量になるため、カラーが不要な図面ではモノクロまたはグレースケールを選ぶことでストレージを節約できます。

ファイル形式の選び方

形式特徴推奨用途
PDF閲覧・共有に広く利用。簡易的なOCRで検索性を持たせることも可能社内共有、閲覧、印刷
TIFF画像の劣化を防げる。容量は比較的大きいCADトレース、高精細保存、ラスベク変換
JPEG軽量だが圧縮による劣化があるWeb掲載用(図面には非推奨)

当社では、閲覧・共有用にはPDF、CADトレースやラスベク変換を目的とした電子化にはTIFFを推奨しています。ファイル形式の詳しい比較は「ファイル形式の種類と選び方」をご参照ください。

図面電子化の業者選びでお悩みの方は、無料資料『【絶対に失敗しない建設業向け】図面電子化業者選定マニュアル』で選定のポイントを詳しく解説しています。

当社の解像度設定と品質管理の実際

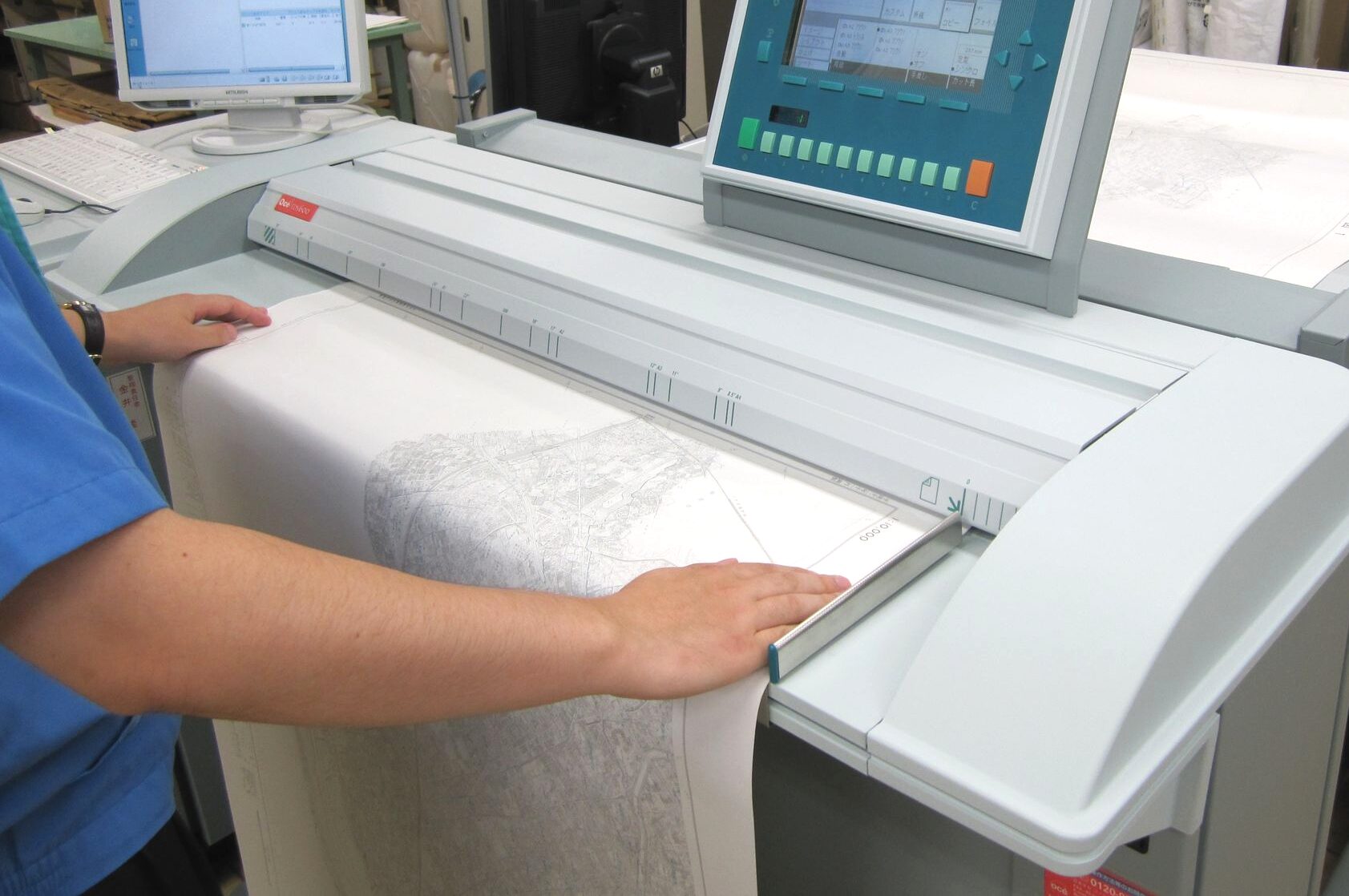

図面スキャン電子化センター(株式会社エビス)は、創業60年に及ぶ歴史と官公庁・大手企業からの信頼に基づく豊富な実績を持ち、1999年の事業開始以来、建設・測量・製造など幅広い業種の図面電子化を手がけてきました。多種多様なスキャナを15台以上設備し、どのような図面であっても電子化できる体制を整えています(2025年度実績)。ここでは、当社の解像度設定の考え方と品質管理体制をご紹介します。

当社の標準解像度設定

区分標準解像度
図面300dpi
文書200dpi
最大対応1,200dpi

※2025年度実績(回答者:野川、2026年10月30日時点)

テストスキャンで品質を事前確認

当社では、本番のスキャン作業に入る前にテストスキャンを実施しています。

  • お客様の原稿から代表的なサンプルを選定
  • 想定する解像度・カラーモードでテストスキャンを実施
  • お客様にスキャン品質を確認していただく
  • 確認後、本番の納品データを作成
  • テストスキャンにより、「思っていた仕上がりと違う」というトラブルを未然に防いでいます。

ダブルチェックによる品質管理

当社の品質チェック体制は以下のとおりです。

  • スキャン作業時にモニターで画像を確認
  • 納品前チェックは1画像ずつモニターで確認
  • スキャン作業と確認作業は別のスタッフが担当するダブルチェック体制
  • ファイル名・フォルダ構成も、入力とチェックを別のスタッフが行うダブルチェックで対応
  • 品質管理専任者3名を含む作業スタッフ8名体制で、保有スキャナ16台(A4〜A0ノビ、最大6m対応)を運用しています(2025年度実績)。

スキャン前の品質改善の取り組み

高品質なスキャンデータを得るには、解像度の設定だけでなく、スキャン前の準備も重要です。当社では以下の取り組みを行っています。

  • 原稿の清掃: スキャン作業前に原稿の汚れやほこりを取り除く
  • 機材の清掃: スキャナのカメラやガラス面の汚れをきれいに除去。ADF(自動給紙装置)の場合は搬送ローラーの清掃も事前に実施
  • 湿度管理・除電: 乾燥時期には作業室内の湿度を管理し、原稿とスキャナの静電気を除電する
  • これらの準備を怠ると、ほこりや汚れがスキャン画像に写り込んだり、静電気で原稿が重なって送られたりするトラブルの原因になります。スキャン前の準備や画像補正の注意点については、「図面スキャンで失敗しないために|作業前に確認すべきポイントと画像補正の注意点」でも詳しく解説しています。

青焼き図面への対応

青焼き(ジアゾコピー)図面は経年劣化で感光が進み、発色が失われていることがあります。青焼き図面の仕組みや特徴については「青焼き図面とは」で詳しく解説しています。当社では以下の対応を行っています。

  • 発色が薄い原稿: 全体の濃度調整を実施
  • 地肌が濃い原稿: ノイズ除去を実施
  • 劣化が激しい場合: フラットベッドスキャナで丁寧にスキャン

どんな小さな疑問でも構いません。専門スタッフが親身に対応します。

無料でプロに相談してみる

解像度選びで迷ったときのチェックリスト

解像度選定の3ステップフロー図

以下のチェックリストに沿って確認すれば、最適な解像度を選べます。

Step 1:スキャン後の用途を確認する

  • [ ] 閲覧・確認だけ → 200〜300dpi
  • [ ] 印刷して使う → 300dpi
  • [ ] CADトレース・ラスベク変換に使う → 400〜600dpi
  • [ ] OCR処理をかける → 300〜400dpi
  • [ ] 長期アーカイブ・再出力の可能性がある → 400〜600dpi
  • Step 2:原稿の状態を確認する

  • [ ] 線がはっきりしている → 標準解像度でOK
  • [ ] 文字が小さい・細かい注記が多い → 1段階上の解像度を検討
  • [ ] 青焼きや古い図面で劣化している → 400dpi以上を推奨
  • [ ] 手書きの書き込みがある → グレースケール+300dpi以上
  • Step 3:ファイルサイズの制約を確認する

  • [ ] サーバー容量に余裕がある → 品質優先で設定
  • [ ] 容量に制限がある → 300dpiを基準に、モノクロを検討
  • [ ] メールで送る必要がある → 200〜300dpi+PDF圧縮

判断に迷う場合は、テストスキャンで実際の仕上がりを確認するのがもっとも確実です。当社では無料でテストスキャンを実施しています。

よくある質問(FAQ)

Q
図面スキャンの解像度は何dpiがおすすめですか?
A
迷ったら300dpiが最適です。閲覧・印刷・管理のいずれにも対応でき、ファイルサイズと画質のバランスが取れています。CADトレース用なら400〜600dpiを推奨します。
Q
解像度を上げるとファイルサイズはどのくらい増えますか?
A
解像度を2倍にするとデータ量は約4倍になります。たとえばA1モノクロの場合、300dpiで約2〜5MBのところ、600dpiでは約8〜15MBになります。
Q
青焼き図面のスキャンは何dpiが良いですか?
A
劣化の程度によりますが、400〜600dpiのグレースケールが目安です。発色が薄い場合は濃度調整、地肌が濃い場合はノイズ除去の補正処理も必要になります。
Q
300dpiと600dpiの違いは肉眼で分かりますか?
A
PC画面での閲覧では、300dpiと600dpiの違いはほとんど分かりません。ただし、拡大印刷やCADトレースなど細部の再現性が求められる用途では差が出ます。
Q
スキャン後にOCR処理をする場合、解像度はどうすればいいですか?
A
300〜400dpiが推奨です。ただし、図面のOCRは文書よりも認識精度が落ちる傾向があります。手書き文字が多い場合は、目視での入力を検討したほうが確実です。

まとめ

図面スキャンの解像度選びは、「用途」「原稿の状態」「ファイルサイズの制約」の3つの軸で判断します。

  • 迷ったら300dpi が基本。閲覧・印刷・管理に幅広く対応できます
  • CADトレース用は400〜600dpi、劣化した古い図面も400dpi以上が目安です
  • 解像度を2倍にするとデータ量は約4倍。必要以上に高い設定は避けましょう
  • カラーモードとファイル形式の選択も、ファイルサイズと品質に大きく影響します
  • テストスキャンで事前に仕上がりを確認するのがもっとも確実な方法です
  • 当社(図面スキャン電子化センター)では、スキャン前の原稿・機材の清掃から、テストスキャンによる事前確認、ダブルチェック体制まで、一貫した品質管理のもとでお客様の用途に合った最適な解像度設定をご提案しています。解像度の選び方や電子化の仕様でお悩みの方は、お気軽にご相談ください。
