図面電子化の本当の目的は「探せること」
企業や官公庁ではDX推進やペーパーレス化の一環として図面の電子化が進んでいます。しかし、「図面をPDF化しただけ」で電子化が成功したと言えるでしょうか。
実は図面電子化において最も重要なのは、必要な図面を必要な時にすぐ取り出せることです。
電子化された図面が数十枚程度であればフォルダ管理でも問題ありません。しかし数千枚、数万枚と増えてくると、フォルダを開いて目的の図面を探すだけでも大きな時間を費やしてしまいます。
図面の電子化は、スキャンそのものよりも、その後のデータベース構築が業務効率を大きく左右する重要な工程なのです。
図面管理で求められる2つの条件
図面管理には最低限、次の2つの条件が必要です。
- 必要な図面をすぐ検索できること
- 表示された図面が最新版・正しい図面であること
この2つが実現できなければ、電子化していても紙図面を探す作業と大きな違いはありません。
特に建設業、製造業、設備管理、自治体では、一日に何度も図面を検索するケースがあります。
検索に数分かかるだけでも年間では膨大なロスタイムとなり、生産性に大きく影響します。
管理番号だけで本当に検索できますか？
「図番が分かれば検索できます。」
これは理想的な運用ですが、実際の現場ではそう簡単ではありません。
例えば担当者から、
- ○○工場の配管図
- 5年前くらいの改修工事
- ボイラー室付近
- A1サイズだったはず
このような曖昧な情報しか分からないケースは珍しくありません。
図面番号を正確に覚えている人は意外に少なく、現場では「何となく覚えている情報」で探すことの方が多いのです。
だからこそ、図面データベースには複数の検索項目を持たせることが重要になります。
図面データベースで登録しておきたい管理項目
図面を登録する際には、図面画像だけでなく属性情報（メタデータ）も合わせて登録します。
代表的な項目には次のようなものがあります。
| 登録項目 | 内容 |
| 図面名称 | 正式名称・タイトル |
| 図面番号（図番） | 管理番号 |
| 工事名称 | 新築・改修・更新工事など |
| 建物名称 | 工場・庁舎・学校など |
| 設備分類 | 建築・電気・機械・配管・空調など |
| 作成年月日 | 作図日・改訂日 |
| 縮尺 | 1/50・1/100など |
| 階数・エリア | 地下・1階・2階など |
| 作成部署 | 設計部門・施工会社など |
| 備考 | キーワード・補足情報 |

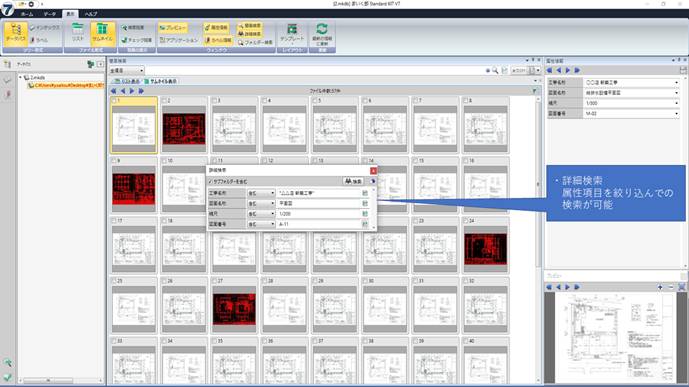

これらを登録しておけば、
「2020年以降の空調設備図だけ表示」
「○○工場の配管図だけ検索」
「縮尺1/100だけ抽出」
といった検索も簡単になります。

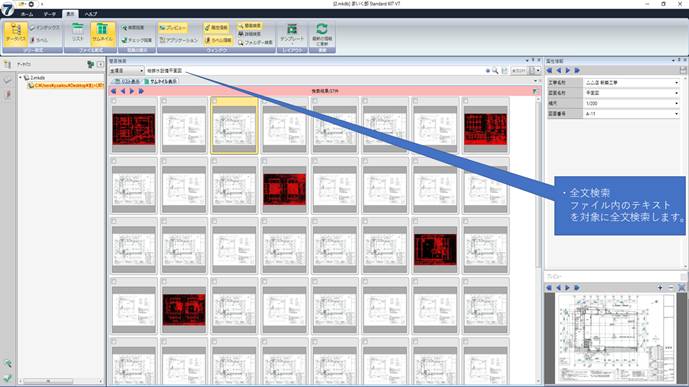

あいまい検索が業務効率を大きく変える
優れた図面データベースは、完全一致検索だけではありません。
例えば
- 「変電室」
- 「受水槽」
- 「第一工場」
- 「設備更新」
といったキーワードから候補を一覧表示できれば、正式名称が分からなくても目的の図面へたどり着くことができます。
現場で必要なのは「完全な情報」ではなく、「見つけられる仕組み」です。
検索条件を複数組み合わせられるデータベースほど、現場での使い勝手は大きく向上します。
フォルダ管理だけでは限界がある
共有フォルダで管理している企業も多くあります。
しかし、
図面
├ 工場
│ ├ 第一工場
│ │ ├ 建築
│ │ ├ 電気
│ │ ├ 機械
このようにフォルダが増えていくと、
「どこへ保存したか」
「最新版はどれか」
「似た名前のPDFが何枚もある」
といった問題が発生します。
データベースではフォルダ構造に依存せず、登録された属性情報から目的の図面を検索できるため、管理性が大きく向上します。
電子化と同時にデータベース構築するのがおすすめ
図面を電子化した後で管理項目を入力することもできますが、膨大な図面になるほど後作業は大きな負担になります。
そのため、
- スキャン
- ファイル名付与
- 属性情報入力
- データベース登録
までを一括で行う方が効率的です。
電子化とデータベース構築を同時に進めることで、完成したその日から検索・閲覧・共有までスムーズに行える環境を整えられます。
図面管理をもっと使いやすくするために
図面は企業の重要な資産です。
しかし、「保管しているだけ」では十分に活用できません。
検索しやすく、共有しやすく、最新版を確実に管理できる仕組みを構築して初めて、電子化の効果を最大限に発揮できます。
当社では、図面スキャンだけでなく、企業や官公庁で培ったノウハウを活かし、お客様の運用方法に合わせた図面データベース構築をサポートしています。
検索項目の設計からフォルダ構成、属性情報の登録、サーバーやクラウドへの格納方法まで、一貫したご提案が可能です。
「図面を電子化したけれど、もっと探しやすくしたい」
「大量の図面を効率よく管理したい」
そんなお悩みがありましたら、ぜひお気軽にご相談ください。
電子化はゴールではなく、情報活用のスタートです。
図面を”保存する”から”活用する”へ。その第一歩として、最適なデータベース構築をご提案いたします。
