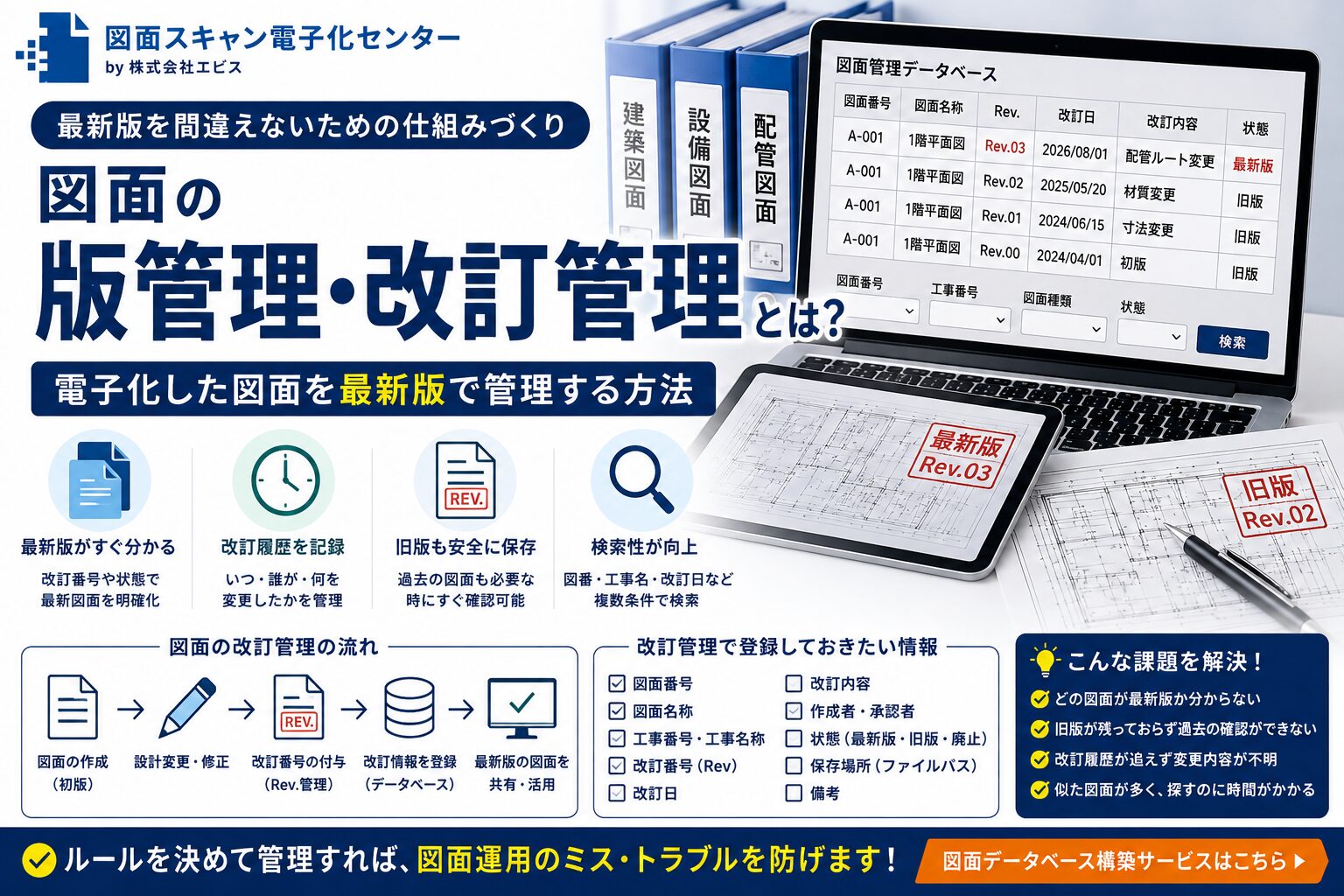

図面の版管理・改訂管理とは？｜電子化した図面を最新版で管理する方法

1．図面電子化では「最新版が分かること」が重要

紙図面をPDFなどの電子データに変換すると、保管場所を探す手間を減らしたり、社内で共有しやすくなったりします。

しかし、図面の電子化で本当に重要なのは、「データがあること」だけではありません。

必要なときに、

「現在使用すべき図面はどれなのか？」

をすぐに判断できることが重要です。

特に建築図面、設備図面、機械図面、施工図などは、設計変更や仕様変更、修正などによって何度も改訂されます。

例えば同じ「配管図」という図面でも、

• 初版
• 第1回改訂
• 第2回改訂
• 第3回改訂

というように、複数のバージョンが存在することがあります。

これらを単純にPDF化して保存するだけでは、「どれが現在有効な図面なのか分からない」という問題が発生する可能性があります。

図面管理では、

「必要な図面を検索できること」＋「最新版・正しい図面を判断できること」

の両方が重要です。

---

2．「版管理」と「改訂管理」は何が違う？

図面管理では「版管理」「改訂管理」という言葉が使われます。

厳密な運用ルールは企業やシステムによって異なりますが、一般的には次のように考えると分かりやすいでしょう。

版管理

同じ図面について、どのバージョンなのかを識別するための管理です。

例えば、

図面番号	版
A-001	Rev.0
A-001	Rev.1
A-001	Rev.2
A-001	Rev.3

というように、同じ図面番号でも版が変わっていくことがあります。

改訂管理

その版がいつ、なぜ、どのように変更されたのかを記録する管理です。

例えば、

図面番号	Rev	改訂日	改訂内容
A-001	0	2024/04/01	初版
A-001	1	2024/06/15	寸法変更
A-001	2	2025/01/20	材質変更
A-001	3	2026/08/01	配管ルート変更

という形です。

つまり、

版管理＝「どのバージョンか」
改訂管理＝「何が、いつ、なぜ変わったか」

と考えると分かりやすくなります。

---

3．なぜ図面の最新版管理が重要なのか？

図面の最新版が分からない状態は、単なる「探すのが面倒」という問題ではありません。

場合によっては、業務上の大きなトラブルにつながります。

例えば製造現場で古い図面を使用してしまうと、

• 古い寸法で製作してしまう
• 変更前の部品を発注してしまう
• 旧仕様で施工してしまう
• 現在とは異なる設備配置を確認してしまう
• 過去の仕様を現在の仕様と誤認してしまう

といった問題が起こる可能性があります。

特に建設・設備・製造などでは、「似た図面が複数ある」こと自体がリスクになります。

電子化によって図面が簡単に複製できるようになるからこそ、最新版と旧版を明確に区別する仕組みが必要です。

---

4．ファイル名に改訂番号を入れる

最も簡単な方法のひとつが、ファイル名に改訂番号を含めることです。

例えば、

A-001_平面図_Rev01.pdf

A-001_平面図_Rev02.pdf

A-001_平面図_Rev03.pdf

といった命名方法です。

さらに施設名や工事番号などを加える場合は、

工場A_A-001_平面図_Rev03.pdf

のようにすることもできます。

重要なのは、ファイル名のルールを最初に決めておくことです。

例えば、

「図面番号＋図面名称＋改訂番号」

と決めたのであれば、すべての図面で同じルールを適用します。

「Rev3」「Rev03」「第3版」などの表記がバラバラになると、後から検索や一覧化をするときに扱いにくくなります。

ファイル名や属性情報については、電子化前に命名規則を決めておくことが重要です。

---

5．ファイル名だけで版管理するのは限界がある

ただし、図面の枚数が増えてくると、ファイル名だけで管理する方法には限界があります。

例えば、

A-001_平面図_Rev01.pdf

A-001_平面図_Rev02.pdf

A-001_平面図_Rev03.pdf

というファイルがあったとしても、

「Rev03が最新」

ということはファイル名から判断できます。

しかし、

• 誰が改訂したのか
• いつ改訂されたのか
• 何を変更したのか
• どの工事に使用したのか
• 現在有効なのか
• 廃止された図面なのか

といった情報までは分かりません。

そこで、図面データベースなどに属性情報として改訂情報を登録する方法が有効になります。

---

6．図面の改訂管理で登録しておきたい情報

例えば、次のような管理項目を設定します。

管理項目	内容例
図面番号	A-001
図面名称	1階平面図
工事番号	K-2026-001
工事名称	○○工場改修工事
改訂番号	Rev.03
改訂日	2026/08/01
改訂内容	配管ルート変更
作成者	設計部
承認者	○○
状態	最新
保存場所	PDFファイルのパス

こうした情報を登録しておけば、

「A-001の図面で、現在有効なもの」

といった条件で検索できます。

さらに、

「工事番号＋図面種類＋最新版」

のような複数条件による検索も可能になります。

図面データベースでは、図面番号や名称だけでなく、工事名称、建物名称、設備分類、作成年月日などの属性情報を組み合わせることで検索性を高められます。

---

7．旧版の図面は削除していい？

ここも図面管理では重要なポイントです。

「最新版だけ残せばいい」と考えて、改訂前の図面をすべて削除してしまうのはおすすめできません。

過去の図面が必要になるケースがあるからです。

例えば、

• 過去の施工内容を確認する
• 設計変更の経緯を確認する
• 以前の設備仕様を確認する
• 過去の工事内容を調査する
• トラブル発生時に当時の図面を確認する

といった場面です。

そのため、

旧版は保存する。ただし、現在有効な図面とは明確に区別する。

という考え方が基本になります。

---

8．「最新版」と「旧版」を明確に区別する

データベースに「状態」という項目を設ける方法があります。

例えば、

図面番号	Rev	改訂日	状態
A-001	Rev.01	2024/02/10	旧版
A-001	Rev.02	2025/05/20	旧版
A-001	Rev.03	2026/08/01	最新版

このようにしておけば、検索結果を見たときに最新版を判断しやすくなります。

さらに、

• 有効
• 旧版
• 廃止
• 参考

など、組織の運用に合わせて状態を設定することもできます。

特に大量の図面を扱う場合は、「検索できる」だけでなく「正しい図面を選択できる」ことが重要です。

---

9．改訂履歴を残す

改訂管理では、「Rev番号」だけでなく、改訂履歴も残しておくと便利です。

例えば、

Rev	改訂日	改訂内容	担当
00	2024/04/01	初版	設計A
01	2024/06/15	寸法変更	設計B
02	2025/03/10	材質変更	設計A
03	2026/08/01	配管ルート変更	設計C

としておけば、

「この図面は、これまでどのように変更されてきたのか」

を確認できます。

特に長期間使用される設備や建物の図面では、過去の改訂履歴が重要な資料になる場合があります。

---

10．「改訂番号の付け方」を統一する

電子化を始める前に、改訂番号のルールも確認しておきましょう。

例えば、

• Rev.0 → Rev.1 → Rev.2
• Rev.A → Rev.B → Rev.C
• 00 → 01 → 02
• 第1版 → 第2版 → 第3版

など、さまざまな方式があります。

重要なのは、社内で統一されたルールを採用することです。

例えば一部の図面が「Rev.3」、別の図面が「03」、さらに別の図面が「第3版」となっていると、データベースでの検索や並び替えが複雑になります。

既存図面を大量に電子化する場合は、現在の紙図面に記載されている改訂番号をそのまま使用するのか、それとも電子化を機に統一するのかも、事前に検討しておくとよいでしょう。

---

11．「改訂日」も重要な管理情報

改訂番号だけでは、必ずしも改訂の時系列を判断できない場合があります。

そこで、

改訂番号＋改訂日

をセットで管理することをおすすめします。

例えば、

Rev.03
改訂日：2026年8月1日

という形です。

さらに必要に応じて、

• 作成日
• 改訂日
• 承認日
• 使用開始日
• 廃止日

などを管理項目として設定します。

ただし、管理項目は多ければ多いほど良いわけではありません。

実際の業務で必要となる情報を整理し、「誰が、何を検索するのか」から逆算して項目を決めることが重要です。

---

12．フォルダ分けだけでは最新版管理が難しくなる

例えば、

図面

 ├─2024年

 │   └─設備図

 ├─2025年

 │   └─設備図

 └─2026年

     └─設備図

というフォルダ構成で管理すると、一見分かりやすそうです。

しかし、図面の改訂が複数年度にまたがると、

「どのフォルダに最新版があるのか？」

を探す必要が出てきます。

さらに、

• 図面番号
• 工事番号
• 建物名
• 設備分類
• 改訂番号
• 改訂日

など複数の条件から探したくなると、フォルダ構造だけでは対応しにくくなります。

このような場合は、

ファイルサーバー＋データベース

という構成が有効です。

図面ファイルそのものはサーバーなどに保存し、データベースには図面番号や改訂番号、保存先などの管理情報を登録する方法です。

---

13．電子化するときに「旧版と最新版を混ぜない」

紙図面を電子化する際には、原稿の整理段階から版管理を意識することが重要です。

例えば同じ図面番号の紙図面が10枚出てきた場合、

「全部同じ図面だから、同じPDFにまとめてしまおう」

と考えるのは危険です。

実際には、

• 初版
• 改訂版
• 最終版
• 参考図
• 廃止図

などが混在している可能性があります。

そのため、電子化前に、

「この図面は何の版なのか」

を確認しておくことが重要です。

大量の紙図面を電子化する場合には、スキャン作業だけでなく、原稿整理・ファイル名・属性情報・版管理まで含めて計画すると、電子化後の整理作業を減らせます。

---

14．図面を電子化する前に「版管理ルール」を決める

電子化作業を始める前に、最低限次の項目を決めておきましょう。

図面の版管理チェックリスト

• □ 図面番号のルール
• □ 改訂番号（Rev）のルール
• □ 改訂日の管理方法
• □ 改訂内容の記録方法
• □ 最新版の判定方法
• □ 旧版の保存方法
• □ 廃止図面の扱い
• □ ファイル名の命名規則
• □ データベースの管理項目
• □ 誰が図面を更新・承認するか
• □ 閲覧・更新権限
• □ 改訂履歴の保存方法

ここまで決めておけば、単に「紙をPDFにしただけ」の電子化から、実際の業務で使える図面管理へと一歩進めることができます。

---

15．図面の版管理は「電子化後」に考えるのでは遅い

図面電子化では、

「まず全部スキャンして、後から整理すればいい」

と考えてしまいがちです。

しかし、数千枚、数万枚の図面を電子化した後に、

「これは何番の図面？」

「これは最新版？」

「この図面の改訂日は？」

と確認していくのは、大きな負担になります。

だからこそ、

スキャンする前に管理方法を決める

ことが重要です。

図面電子化では、ファイル形式や解像度だけでなく、ファイル名、属性情報、検索方法、改訂管理までをあらかじめ設計しておくことが推奨されます。

---

16．大量の図面ならデータベースによる版管理がおすすめ

数百枚程度の図面であれば、ファイル名やフォルダ管理でも対応できる場合があります。

一方、

• 数千枚
• 数万枚
• 複数の工事
• 複数の建物
• 複数の部署
• 長期間にわたる改訂

といった条件が重なると、データベースによる管理が有効になります。

例えば、

図面番号：A-001
図面名称：1階平面図
工事番号：K-2026-001
改訂番号：Rev.03
改訂日：2026/08/01
状態：最新版

といった情報を登録しておけば、必要な図面を複数条件から検索できます。

また、旧版についても、

Rev.02 → 旧版
Rev.01 → 旧版

という形で履歴を残しておけば、過去の図面を必要なときに確認できます。

図面スキャン電子化センターでは、電子化した図面について、ファイル名や属性情報を整理し、NAS・サーバー・クラウドなどの環境に合わせたデータベース構築にも対応しています。

---

17．図面の版管理で重要なのは「探せる」だけではない

図面管理の目的は、単純にPDFを保存することではありません。

重要なのは、

① 必要な図面を探せる

図面番号や図面名称、工事番号などから検索できる。

② 最新版を判断できる

改訂番号や状態から、現在使用すべき図面が分かる。

③ 過去の図面も確認できる

旧版を適切に保存し、必要に応じて参照できる。

④ 改訂履歴を確認できる

いつ、何が変更されたのか確認できる。

この4つがそろって初めて、実用的な図面管理になります。

---

18．図面電子化と版管理はセットで考える

紙図面の電子化は、

紙図面 → スキャン → PDF

で終わりではありません。

その先にある、

ファイル名 → 属性情報 → 検索 → 最新版管理 → 改訂履歴

まで考えることで、電子化した図面を業務で有効活用できるようになります。

特に図面は、一般的な文書と違って設計変更や仕様変更によって複数の版が存在することが多いため、電子化の段階から版管理を意識しておくことが大切です。

---

まとめ｜図面電子化では「最新版を間違えない仕組み」が重要

図面の電子化では、PDFやTIFFなどのデータを作るだけでは十分とはいえません。

特に重要なのが、版管理・改訂管理です。

今回のポイントをまとめると、

• 図面には複数の改訂版が存在する
• 最新版と旧版を明確に区別する
• 改訂番号（Rev）を統一したルールで管理する
• 改訂日・改訂内容も記録する
• 旧版は安易に削除しない
• ファイル名だけでなく属性情報として管理する
• 大量の図面はフォルダ＋データベースが有効
• 電子化する前に版管理のルールを決めておく

ことが重要です。

「図面が見つかる」だけでなく、「正しい最新版がすぐに見つかる」。

これが電子化後の図面管理で目指したい状態です。
