建設図面や設備図面、土木図面などの電子化では、「青焼き図面」や「白焼き図面」だけではなく、「原図（げんず）」と呼ばれる図面をお預かりする機会も数多くあります。
原図は図面の元となる非常に重要な資料であり、一般的な紙図面とは構造や作成方法が大きく異なります。そのため、通常のスキャン方法では本来の品質を再現できないケースも少なくありません。
図面スキャン電子化センターでは、原図の特性を熟知したスタッフが、素材や作成方法に応じた最適な電子化を行っています。マイラー図面やトレシングペーパー図面など、多様な原図に対応したノウハウを備えていることが当社の大きな強みです。
「原図」とは何か？
現在ではCADデータが設計の基準となっていますが、CADが普及する以前は、図面を複製するための「原図」が必ず存在していました。
代表的な原図には次のようなものがあります。
- マイラーフィルム（ポリエステルフィルム）
- トレシングペーパー
- トレーシングクロス
- 和紙原図 など
これらは光を透過する素材で作られており、青焼き（ジアゾコピー）を作成するためのマスターとして使用されていました。特にマイラーフィルムは寸法安定性や耐久性に優れ、「第一原図」として多く利用され、トレシングペーパーは比較的安価な「第二原図」として広く普及しました。
原図は裏側に描かれていることがある
紙図面との最大の違いはここです。
青焼きは原図と感光紙を密着させて露光する方式で複写を行います。
そのため、原図では
- 文字
- 寸法線
- 配管記号
- 建築図面の線
などが裏面に反転した状態で描かれている場合があります。
これは感光紙との密着性を高めることで、
- 線のにじみを防ぐ
- 解像度を高める
- シャープな青焼きを作る
という目的があるためです。
この構造を知らずに表面からそのままスキャンすると、
- 印刷面と反対側を読み取ってしまう
- フィルム表面の傷や汚れが目立つ
- 線がぼやける
- 本来の品質が再現できない
という問題が発生することがあります。

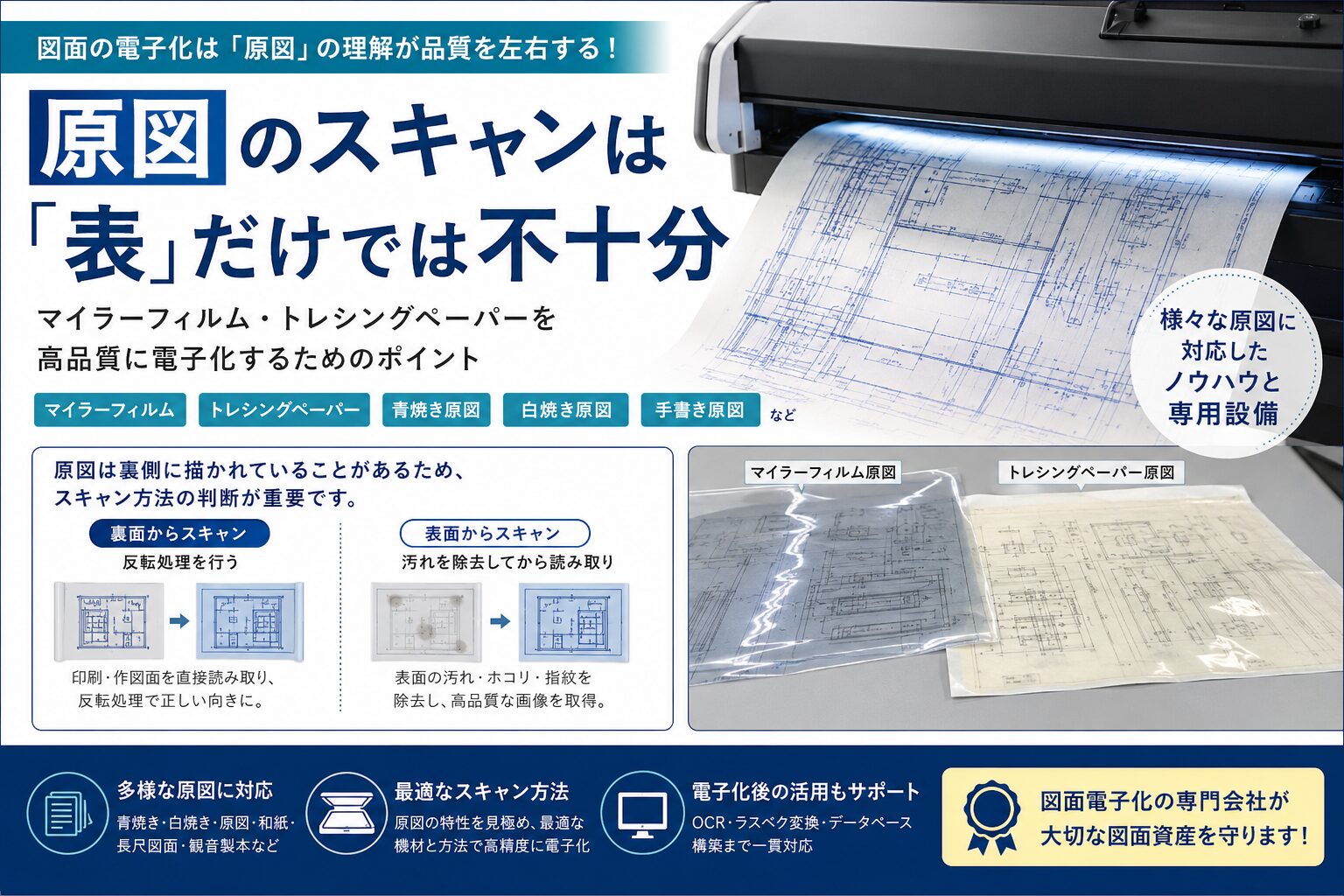

高品質な電子化には「裏面スキャン」と「画像反転」が必要
原図を高品質に電子化するには、図面の状態を確認した上で最適な方法を選択します。
例えば、
裏面からスキャンする方法
印刷・作図されている面を直接読み取ることで、
- 線幅
- 細かな文字
- CAD図面の細線
まで鮮明に読み取ることができます。
その後、画像データを左右反転処理することで、通常の図面として閲覧できるデータへ変換します。
表面からスキャンする方法
原図によっては表面からスキャンした方が適しているケースもあります。
その場合には、
- 表面のホコリ
- 指紋
- 油分
- テープ跡
などを丁寧に除去してからスキャンすることで、高品質な画像を取得します。
素材や保存状態によって最適な方法は異なるため、原稿ごとにスキャン方法を判断することが重要です。
原図は素材によって取扱方法も異なる
マイラーフィルム
マイラーは耐久性に優れていますが、
- 静電気でホコリが付着しやすい
- 傷が光を反射する
- テープボード付きの場合がある
などの特徴があります。
スキャナへの送り方やクリーニング方法にも専門的なノウハウが求められます。
トレシングペーパー
一方、トレシングペーパーは
- 経年劣化による黄ばみ
- 折れ
- 破れ
- 波打ち
が発生しやすく、搬送時の負荷にも注意が必要です。
状態によってはシートスキャナではなく、原稿を動かさないフラットベッドスキャナを使用することで、安全かつ高精度な電子化を実現します。
原図の電子化は「スキャナ性能」だけでは決まらない
「高性能なスキャナなら誰が操作しても同じ結果になる」と思われることがありますが、実際にはそうではありません。
高品質な電子化には、
- 原図の種類を見極める知識
- 印刷面・作図面の判断
- 最適なスキャン方向の選択
- 画像反転処理
- 濃度・コントラスト調整
- 汚れや傷の確認
- 原稿を傷めない取扱技術
といった経験とノウハウが欠かせません。
特に、古い図面や貴重な原図では、作業者の知識と判断が仕上がり品質を大きく左右します。
図面スキャン電子化センターだからできる原図対応
図面スキャン電子化センターでは、
- 青焼き図面
- 白焼き図面
- マイラーフィルム
- トレシングペーパー
- 和紙図面
- 長尺図面
- 観音製本
- 上製本図面
など、多種多様な図面の電子化に対応しています。
図面の素材や作成年代、保存状態を確認した上で、最適なスキャナと電子化方法を選定し、高品質なデジタルデータとして保存いたします。また、OCR処理やデータベース構築、ラスベク変換など、電子化後の活用まで一貫してサポートできる体制も当社の特長です。
まとめ
マイラーフィルムやトレシングペーパーといった原図は、一般的な紙図面とは構造が異なるため、単純にスキャンするだけでは本来の品質を再現できません。
裏面印刷の有無を確認し、必要に応じて裏面からスキャンして画像を反転させる、あるいは表面を丁寧にクリーニングして最適な条件で読み取るなど、原図ごとに適切な対応を行うことが重要です。
図面電子化センターでは、長年培った図面電子化のノウハウと専用設備を活かし、原図の価値を損なうことなく、高精度な電子化サービスをご提供しています。大切な図面資産の保存・活用をご検討の際は、ぜひ専門スタッフへご相談ください。
