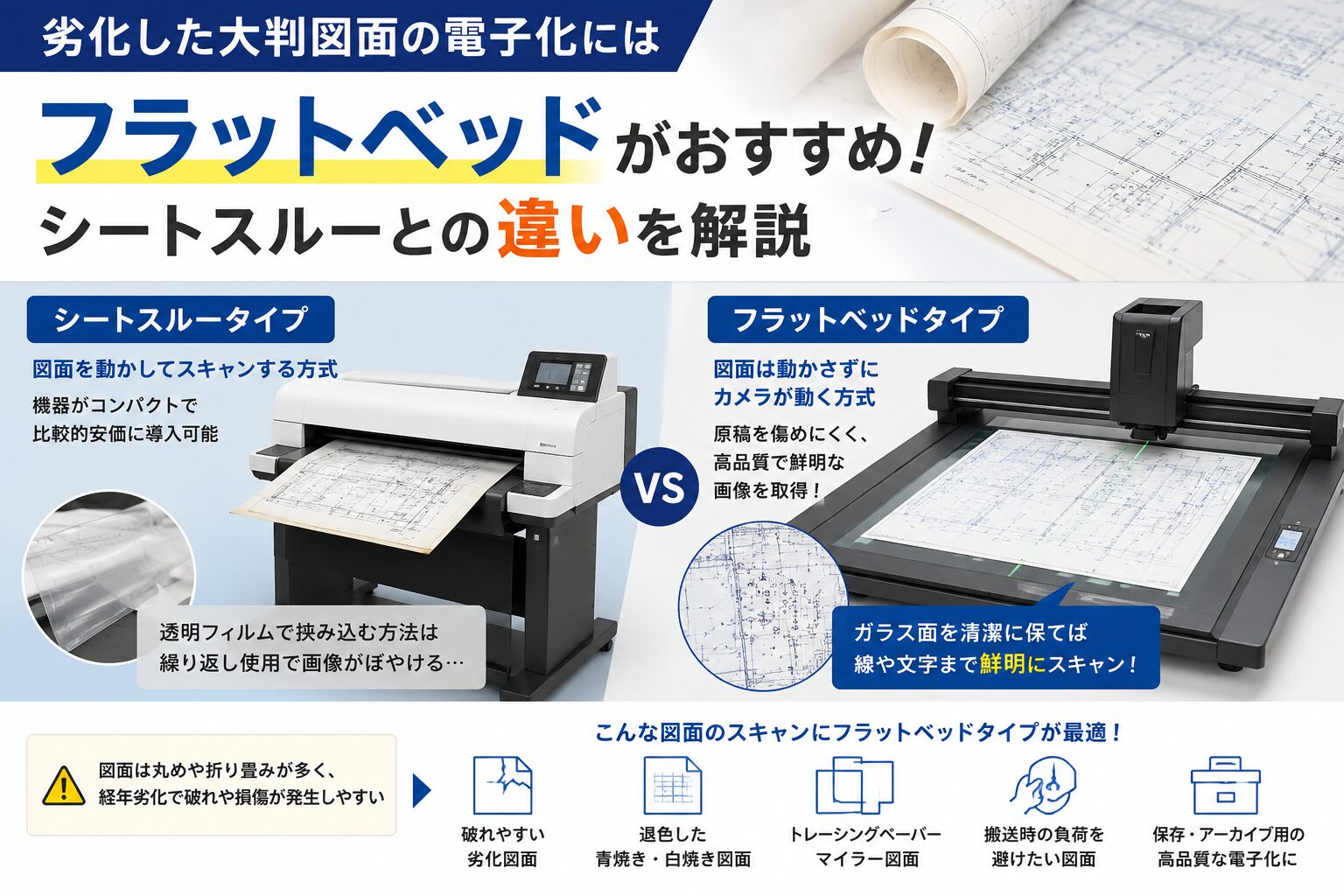

建築図面や設備図面、土木図面などの大判図面を電子化する際には、用途や図面の状態に応じてスキャナを使い分けることが重要です。大判図面のスキャンで使用される機器は、大きく「シートスルータイプ」と「フラットベッドタイプ」の2種類に分類されます。
シートスルータイプは一般的な大判スキャナ
現在、最も普及しているのはシートスルータイプの大判スキャナです。図面をローラーで搬送しながら読み取る方式で、本体が比較的コンパクトなため設置スペースを抑えられ、導入コストも比較的安価です。そのため、多くの企業や設計事務所、コピーサービスなどで採用されています。
一方で、この方式は図面そのものを機械の中へ送り込むため、原稿の状態によっては注意が必要です。
大判図面は保管時に丸められたり折り畳まれたりしていることが多く、長年の保管によって紙が硬化し、破れや折れ、欠けが発生しているケースも少なくありません。このような劣化した図面をそのまま搬送すると、さらに損傷してしまう恐れがあります。
劣化図面では透明キャリアシートを使用することも
傷んだ図面をシートスルータイプで安全にスキャンするために、透明なキャリアシート（保護フィルム）に図面を挟んで読み取る方法があります。
この方法は図面を保護できるという大きなメリットがありますが、キャリアシートは繰り返し使用されるため、細かな傷や汚れが蓄積します。その結果、画像全体がわずかにぼやけたり、コントラストが低下したりすることがあり、原稿本来の鮮明さを十分に再現できない場合があります。
特に細い線や小さな文字が多い設計図面では、このわずかな画質低下が読みやすさに影響することがあります。
フラットベッドタイプは図面を動かさずに読み取る
もう一つの方式がフラットベッドタイプの大判スキャナです。
このタイプは図面をガラス面に載せたまま固定し、読み取りユニット（カメラ・センサ）が移動してスキャンを行います。原稿を搬送しないため、紙に物理的な負荷がほとんどかからず、破れやすい古い図面でも安心して電子化できます。
また、キャリアシートを介さず直接読み取るため、ガラス面を清潔に保っていれば、線や文字まで鮮明な画像を取得しやすいことも大きな特徴です。
専門業者だからこそ導入できる設備
大判対応のフラットベッドスキャナは、本体が非常に大型で高価な設備です。設置には十分なスペースが必要となるため、一般企業で導入されることは少なく、保有しているのは図面電子化を専門とするスキャンサービス会社が中心です。
そのため、歴史的価値のある図面や保存資料、マイラー図面、トレーシングペーパーなど、取り扱いが難しい原稿の電子化では、フラットベッドスキャナを備えた専門業者へ依頼することが、高品質なデータ化への近道となります。
ブックスキャンだけではないフラットベッドスキャナの活躍
フラットベッドスキャナは、書籍を裁断せずに電子化する「ブックスキャン」で利用されるイメージが強いかもしれません。しかし、その性能は古い図面や劣化した大型原稿の電子化でも大きな力を発揮します。
特に次のような図面にはフラットベッド方式が適しています。
- 経年劣化で破れやすくなった図面
- 青焼き・白焼きなど退色が進んだ図面
- トレーシングペーパーやマイラー図面
- 保存状態が悪く、搬送時の負荷を避けたい図面
- 保存・アーカイブを目的とした高品質な電子化
まとめ
スキャン品質は、使用するスキャナによって大きく左右されます。
シートスルータイプは処理速度やコスト面に優れ、多くの図面電子化に適しています。一方で、劣化した図面や貴重な原稿では、原稿を動かさずに高画質で読み取れるフラットベッドタイプが大きなメリットを発揮します。
図面の状態や保存目的に応じて最適なスキャナを選択することで、原本への負担を最小限に抑えながら、長期保存に適した高品質な電子データを作成することができます。
