紙図面をスキャンして電子化すれば、保管スペースを削減できるだけでなく、パソコンやタブレットでの閲覧、社内での情報共有、図面検索などがしやすくなります。
一方で、図面電子化は「スキャンしてPDFにすれば完了」というものではありません。
電子化する前の仕様決定や原稿の扱い、ファイル名・図面番号の付け方、最新版の管理方法などを十分に検討しないまま進めると、後になって、
- データ容量が大きすぎて扱いにくい
- 必要のないカラー化で費用が増えた
- 目的の図面が見つからない
- どれが最新版なのか分からない
- OCRやCAD化が必要になった
- 原本を処分してしまった
- 製本を裁断してしまった
といった問題が発生することがあります。
そこで今回は、図面電子化で起こりやすい失敗例を10項目に分け、それぞれの原因と対策を解説します。
図面の電子化をこれから始める方は、実際にスキャンを依頼する前のチェックリストとしてご活用ください。

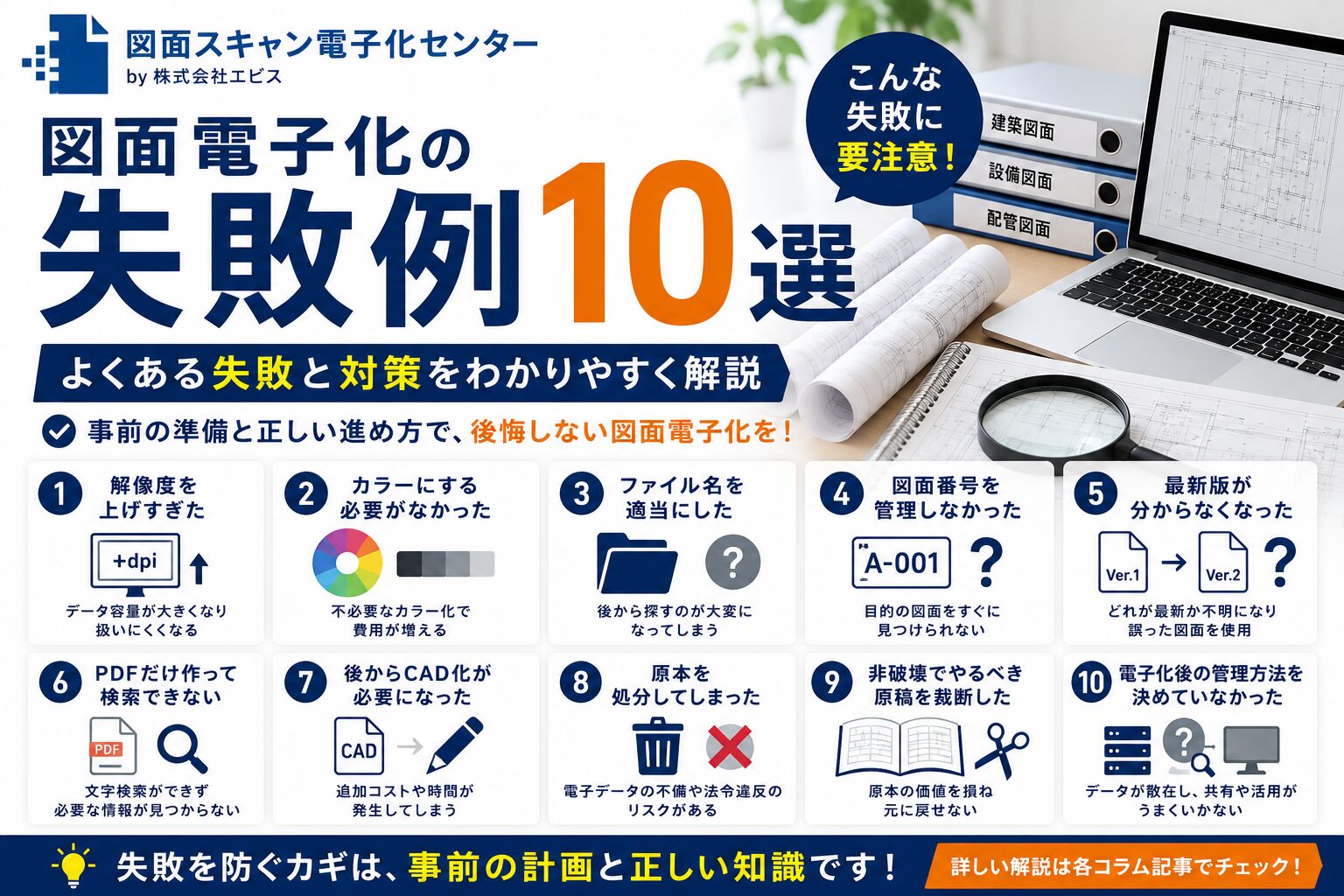

図面電子化でよくある失敗10選
今回紹介する失敗例は、次の10項目です。
- 解像度を上げすぎた
- カラーにする必要がなかった
- ファイル名を適当にした
- 図面番号を管理しなかった
- 最新版が分からなくなった
- PDFだけ作って検索できない
- 後からCAD化が必要になった
- 原本を処分してしまった
- 非破壊でやるべき原稿を裁断した
- 電子化後の管理方法を決めていなかった
一つずつ見ていきましょう。
1．解像度を上げすぎた
「せっかく電子化するなら、できるだけ高解像度で保存した方が安心」と考える方は少なくありません。
しかし、解像度は高ければ高いほど良いというものではありません。
解像度を上げるほど、図面の細かな線や文字を記録できる一方で、ファイル容量も大きくなります。
特にA0やA1などの大判図面を高解像度で大量にスキャンすると、保存容量やバックアップ、データ転送、閲覧時の負担が大きくなる可能性があります。
例えば「社内で閲覧するだけ」の図面と、「印刷する」「CADで利用する」図面では、必要となる解像度は同じではありません。
失敗を防ぐには
まず、
「電子化した図面を何に使うのか」
を決め、その用途に合わせて解像度を設定することが重要です。
閲覧用なのか、印刷用なのか、CADトレース用なのかによって適した仕様は変わります。
図面スキャン電子化センターでも、用途に応じて解像度を使い分けることを案内しています。
内部リンク指示：
ここでは「図面のオススメ解像度」へ内部リンク。
アンカーテキスト例：
図面スキャンの最適な解像度についてはこちら
さらに、解像度だけでなくカラー・グレースケール・2値モノクロなどの設定も関係するため、
2．カラーにする必要がなかった
「カラーの方が情報をたくさん残せるから、すべてカラーでスキャンしておこう」という考え方も、図面電子化ではよくある失敗の一つです。
もちろん、色が重要な図面ならカラーで保存する必要があります。
例えば、
- 色分けされた設備図
- 赤字・朱書きが入った図面
- 写真や画像を含む資料
- 色そのものが情報となっている図面
などです。
一方、黒い線と文字が中心のモノクロ図面であれば、必ずしもフルカラーにする必要はありません。
カラー化すると、モノクロに比べて一般的にデータ容量が大きくなります。
そのため、
「カラーで残す意味があるか」
を事前に判断することが大切です。
失敗を防ぐには
原稿ごとに、
- 2値モノクロ
- グレースケール
- フルカラー
のどれが適しているかを検討します。
特に「解像度」と「カラーモード」は別々に考えるのではなく、電子化後の用途と原稿の状態を合わせて決めることがポイントです。
3．ファイル名を適当にした
電子化直後は、
「PDFになったからこれで大丈夫」
と思うかもしれません。
しかし、数百枚、数千枚と図面が増えてくると、ファイル名の付け方が大きな問題になります。
例えば、
- scan001.pdf
- scan002.pdf
- scan003.pdf
という名前だけでは、ファイルを開かなければ中身が分かりません。
数年後に担当者が変われば、さらに管理が難しくなります。
失敗を防ぐには
電子化する前にファイル名のルールを決めておきましょう。
例えば、
工場名_図面番号_図面名称_改訂番号.pdf
のようなルールです。
例：
第一工場_A-001_平面図_Rev03.pdf
重要なのは、担当者によって名前の付け方が変わらないことです。
また、ファイル名に何を含めるかは、後述する「図面番号」「最新版管理」「データベース」とも密接に関係します。
4．図面番号を管理しなかった
図面には、図面番号・図番などの管理番号が付いていることがあります。
ところが、電子化するときに図面番号を管理情報として扱わず、単純にPDFファイルへ変換してしまうと、後から図面を探すのが難しくなる場合があります。
例えば、
「A-001の図面を見せてください」
と言われたときに、ファイル名や管理台帳に図面番号が登録されていなければ、何百枚ものPDFを一つずつ確認することになりかねません。
失敗を防ぐには
図面番号を電子化後の管理項目として活用します。
例えば、
| 管理項目 | 例 |
| 図面番号 | A-001 |
| 図面名称 | 1階平面図 |
| 工事名称 | ○○工場改修工事 |
| 作成年月日 | 2026/08/01 |
| 改訂番号 | Rev.03 |
| 状態 | 最新 |
といった情報を管理します。
大量の図面では、画像データだけを保存するのではなく、こうした属性情報を登録しておくことで検索性を高めることができます。
5．最新版が分からなくなった
図面管理で特に注意したいのが「最新版が分からなくなる」という問題です。
建築図面、設備図面、機械図面などでは、設計変更や仕様変更によって何度も改訂されることがあります。
例えば、
- A-001_平面図.pdf
- A-001_平面図_修正版.pdf
- A-001_平面図_最終.pdf
- A-001_平面図_最終2.pdf
というような名前で保存していくと、どれが本当の最新版なのか分からなくなります。
「最終」「最新版」「新」などの曖昧な表現だけでは、将来的な管理に向きません。
失敗を防ぐには
図面番号だけでなく、
- 改訂番号
- 改訂日
- 作成日
- 現行／旧版
- 改訂内容
などを管理するルールを決めます。
例えば、
A-001_平面図_Rev03.pdf
とし、管理台帳にも「Rev03＝最新版」と登録します。
旧版も必要な場合には削除せず、「旧版」として明確に区別する方法もあります。
図面管理では「検索できること」と同時に、「正しい図面を使えること」が重要です。
6．PDFだけ作って検索できない
図面をPDF化したことで、
「これで検索できるようになった」
と思ってしまうケースがあります。
しかし、画像としてスキャンしたPDFは、基本的に「画像」であり、PDF内の文字を通常の文書のように検索できるとは限りません。
例えば大量のPDFの中から、
「ポンプ」
「受水槽」
「A-105」
などの文字を検索したい場合、OCR処理を利用して検索可能なデータにする方法があります。
失敗を防ぐには
電子化前に、
「PDFにするだけでよいのか、それとも検索できるようにする必要があるのか」
を決めておきます。
数十枚程度ならファイル名やフォルダ管理で十分な場合もあります。
一方、数千枚、数万枚の図面を扱う場合には、OCRやデータベースなどを組み合わせることで検索性を高められる可能性があります。
また、OCRだけでなく、図面番号や図面名称などの属性情報をデータベースに登録する方法もあります。
7．後からCAD化が必要になった
「とりあえずPDFにしておけば、必要になったときにCADにできる」
と考えてしまうケースもあります。
しかし、紙図面をスキャンしてPDFやTIFFなどの画像データにしただけでは、CADデータになったわけではありません。
CADで編集可能なデータとして利用するには、CADトレースやラスベク変換など、別の工程が必要になる場合があります。
失敗を防ぐには
電子化前に、
「見るためのデータなのか」「編集するためのデータなのか」
を明確にします。
単に保管・閲覧するだけならPDFで十分な場合があります。
一方、
- 図面を修正したい
- 設備更新に利用したい
- 過去図面をCADで再利用したい
- 新しい図面の下図として利用したい
という目的があるなら、CAD化まで含めて仕様を検討する必要があります。
ラスベク変換は、スキャンしたラスター画像をベクトルデータへ変換し、CADで編集可能な状態にするための方法の一つです。ただし、元図面の状態やスキャン精度などによって変換結果が左右されます。
8．原本を処分してしまった
電子化した後、
「もうPDFがあるから紙は必要ない」
と判断して原本を処分してしまうケースにも注意が必要です。
電子化したデータがあれば紙原稿が不要になる場合もありますが、すべての図面を一律に廃棄してよいとは限りません。
法令上の保存義務、社内規程、契約上の条件、業務上の重要性などを確認する必要があります。
また、古い図面や原図の場合、電子化した後も原本そのものに価値が残ることがあります。
失敗を防ぐには
紙原稿を処分する前に、
- 保存義務の有無
- 電子保存が認められるか
- 社内規程
- 契約上の保存条件
- 将来的に原本が必要になる可能性
- 電子化データの品質
などを確認します。
特に重要図面や原図については、「電子化したから即廃棄」という判断をしないことが重要です。
9．非破壊でやるべき原稿を裁断した
図面製本を電子化する際に特に注意したいのが、スキャン方法です。
製本された図面を大量に処理する場合、裁断・解体してシート状にする方法は、作業効率を高められる場合があります。
しかし、
- 貴重な原図
- 古い図面
- 再入手できない資料
- 保存価値の高い製本
- 観音製本
- 傷みやすい原稿
などでは、安易に裁断することは避けるべきです。
一度裁断してしまえば、元の製本状態に戻すには再製本などの作業が必要になります。
失敗を防ぐには
電子化前に、
「原稿を壊してよいのか」
を明確にします。
裁断せずに電子化する必要がある場合には、非破壊スキャンを選択します。
図面スキャン電子化センターでは、製本を分解せずにスキャンする非破壊スキャンに対応しており、大判の製本図面についても専用のブックスキャナや大判フラットベッドスキャナを使用した電子化を推奨しています。
原稿が劣化している場合は、
10．電子化後の管理方法を決めていなかった
最後に、最も大きな失敗につながりやすいのが、
「電子化した後のことを決めずにスキャンを始める」
ことです。
図面を電子化する目的は、紙をPDFに変換することそのものではありません。
本来は、
- 必要な図面をすぐ見つける
- 最新版を確認する
- 社内で共有する
- 印刷する
- CADで利用する
- 長期間保存する
など、電子化後の業務を効率化することが目的です。
ところが、電子化前に管理方法を決めていないと、
「PDFは大量にあるけれど、どこに何があるか分からない」
という状態になってしまいます。
失敗を防ぐには
電子化する前に、最低限次の項目を決めておきましょう。
| 項目 | 事前に決めること |
| 電子化の目的 | 閲覧・印刷・検索・CAD・長期保存など |
| ファイル形式 | PDF・TIFF・JPEGなど |
| 解像度 | 用途に応じたdpi |
| カラー | モノクロ・グレースケール・カラー |
| ファイル名 | 命名規則 |
| 図面番号 | 管理番号の扱い |
| 版管理 | 最新版・旧版の区別 |
| 検索方法 | フォルダ・ファイル名・OCR・DB |
| 保存場所 | サーバー・クラウドなど |
| バックアップ | 保存先・バックアップ方法 |
| 原本 | 保管・返却・廃棄のルール |
図面の電子化では、スキャンそのものだけでなく、その後の検索・閲覧・更新・版管理まで含めて設計することが重要です。
内部リンク指示：
ここでは必ず、
図面電子化の失敗を防ぐためのチェックリスト
ここまで紹介した10項目を、電子化前のチェックリストとしてまとめます。
電子化前チェックリスト
□ 電子化後の用途を決めた
□ 必要以上に高い解像度を指定していない
□ カラーにする必要性を確認した
□ ファイル形式を決めた
□ ファイル名のルールを決めた
□ 図面番号を管理する方法を決めた
□ 改訂番号・最新版の管理方法を決めた
□ OCRが必要か確認した
□ CAD化が必要か確認した
□ 原本を廃棄してよいか確認した
□ 製本を裁断してよいか確認した
□ 非破壊スキャンが必要な原稿を確認した
□ 電子化後の保存場所を決めた
□ バックアップ方法を決めた
□ フォルダ構成やデータベースの必要性を検討した
このチェックを電子化作業の前に行うだけでも、後から仕様変更や再スキャンが発生するリスクを減らすことができます。
図面電子化は「スキャンして終わり」ではない
今回紹介した10個の失敗例には、共通する原因があります。
それは、
「電子化すること」だけを先に決めてしまうこと
です。
例えば、
「とりあえずPDFにする」
「できるだけ高解像度にする」
「全部カラーにする」
「ファイル名は後で考える」
「管理方法は電子化してから考える」
という進め方では、後から仕様変更が必要になる可能性があります。
逆に、
電子化後に何をしたいのか
を先に決めておけば、
- 必要な解像度
- カラー・モノクロ
- ファイル形式
- OCRの有無
- CAD化の必要性
- ファイル名
- 図面番号
- 版管理
- 原本の扱い
- データベース化
といった仕様を事前に決めやすくなります。
まとめ｜失敗しない図面電子化は「スキャン前」が重要
図面電子化でよくある失敗は、単純なスキャン作業のミスだけではありません。
むしろ、
「電子化する前に仕様や管理方法を決めていなかった」
ことが、後々の使いにくさにつながるケースが多くあります。
今回紹介した10項目をもう一度確認してみましょう。
- 解像度を上げすぎた
- カラーにする必要がなかった
- ファイル名を適当にした
- 図面番号を管理しなかった
- 最新版が分からなくなった
- PDFだけ作って検索できない
- 後からCAD化が必要になった
- 原本を処分してしまった
- 非破壊でやるべき原稿を裁断した
- 電子化後の管理方法を決めていなかった
図面電子化は、単に紙図面をPDFなどのデータへ変換する作業ではありません。
「電子化した図面を、その後どのように使い、検索し、管理するのか」まで考えて仕様を決めることが重要です。
図面スキャン電子化センターでは、大判図面、青焼き図面、製本図面などのスキャンに加え、OCR、ラスベク変換、画像編集、データベース構築などにも対応しています。
「何をどの仕様で電子化すればよいか分からない」という場合でも、まずは原稿の種類や用途、電子化後の運用方法を整理することから始めてみてはいかがでしょうか。
図面電子化をご検討の方へ
図面の種類やサイズ、原稿の状態、枚数、電子化後の用途によって、適したスキャン方法や仕様は異なります。
特に、
- A0・A1・A2などの大判図面
- 青焼き・白焼き
- マイラー・トレーシングペーパー
- 劣化した図面
- 製本された図面
- 大量の図面
- OCRやCAD化を予定している図面
などは、事前に仕様を検討しておくことをおすすめします。
図面電子化を検討されている場合は、原稿の種類・サイズ・枚数・用途などをお伝えください。
最適な電子化方法をご提案させて頂きます。
