大量の図面を電子化する場合、スキャン作業だけを考えて進めると、後から「どの部署が管理するのか」「電子化したデータをどう使うのか」といった問題が起こることがあります。
特に企業では、図面を日常的に利用する現場担当者、電子化を進める担当者、データ管理を担当する情報システム部門など、複数の部署が関わります。
図面電子化をスムーズに進めるためには、それぞれの役割を明確にして、最初に全体の進め方を決めておくことが重要です。
まず「誰が何をするか」を決める
図面電子化を始める前に、プロジェクトに関わる担当者と役割を整理します。
例えば、
- プロジェクト担当者：全体の進行・業者との窓口
- 現場担当者：図面の利用方法や必要な情報を確認
- 情報システム部門：保存先・セキュリティ・バックアップを確認
- 総務・管理部門：保管場所や原本の扱いを確認
- 電子化業者：スキャン・データ作成を担当
といった分担が考えられます。
すべてを一人の担当者に任せるのではなく、それぞれの専門的な視点を取り入れることがポイントです。
1．プロジェクト担当者は全体を管理する
中心となる担当者は、電子化する図面の範囲やスケジュール、予算などを整理します。
最初に、
- どの図面を電子化するのか
- どのくらいの量があるのか
- いつまでに電子化するのか
- 電子化後に誰が利用するのか
- 予算はいくらなのか
などを確認します。
また、現場や情報システム部門など、関係部署の意見を取りまとめ、電子化業者との窓口になる役割も重要です。
2．現場担当者は「使いやすさ」を確認する
図面を実際に利用する現場担当者には、電子化後の使い方を確認してもらいます。
例えば、
「パソコンで見るのか」
「タブレットで現場から見るのか」
「印刷して使うこともあるのか」
「図面内の文字を検索したいのか」
によって、必要なデータ仕様が変わります。
単に高解像度でスキャンすればよいとは限りません。
現場で必要な情報を確認したうえで、カラー・モノクロ、解像度、ファイル形式、OCRの必要性などを検討します。
3．情報システム部門はデータ管理を確認する
電子化した図面は、最終的に社内のデータとして管理することになります。
そこで情報システム部門には、
- 保存先
- アクセス権限
- バックアップ
- セキュリティ
- データ容量
- 社内ネットワークからの利用方法
などを確認してもらいます。
特に図面には、建物や設備に関する機密情報が含まれる場合があります。
「電子化した後、どこに保存するか」を決めないままスキャンを始めるのではなく、保存・共有方法まで含めて仕様を決めておくことが大切です。
4．電子化前に図面を棚卸しする
次に、実際に電子化する図面を整理します。
大量の図面を保管している場合、最初から1枚ずつ数えるのは大変です。
まずは、
- 保管場所
- 図面の種類
- サイズ
- 製本の有無
- おおよその数量
- 劣化状態
などを確認します。
また、不要になった図面と、今後も利用する図面を整理しておけば、電子化する対象を絞り込むこともできます。
5．電子化の仕様を決める
棚卸しができたら、電子化するデータの仕様を決めます。
例えば、
- TIFF
- JPEG
- OCR付きPDF
- CADデータ
など、用途に応じて形式を選択します。
また、A0・A1・A2などの大判図面、青焼き、白焼き、マイラー、製本図面など、原稿の状態によって適したスキャン方法も異なります。
「すべて同じ条件でスキャンする」のではなく、図面の種類と利用目的に合わせて仕様を決めることが重要です。
関連情報：図面を電子化する前に決めておきたい「電子化後の活用方法」と管理方法
6．まず一部をテストする
大量の図面をいきなり本番処理するのではなく、代表的な図面を使ってテストする方法も有効です。
例えば、
- 一般的な図面
- 古い図面
- 細かい文字が多い図面
- 青焼き・白焼き
- 製本図面
などをサンプルとして電子化します。
実際のデータを確認して、
「文字は十分読めるか」
「線はきれいに再現されているか」
「ファイルサイズは問題ないか」
「現場で使いやすいか」
などを確認します。
問題がなければ、本番の電子化へ進みます。
7．納品後のチェック方法も決めておく
電子化が完了した後は、データの確認も必要です。
例えば、
- 枚数に不足がないか
- ファイル名が正しいか
- 図面が正常に開けるか
- ページの向きが正しいか
- 画像が欠けていないか
- 指定した形式になっているか
などを確認します。
特に大量の図面では、電子化前の一覧と納品データを照合できるようにしておくと、スキャン漏れの確認がしやすくなります。
8．電子化後の運用担当者を決める
電子化したデータは、その後も新しい図面が追加されたり、改訂されたりします。
そのため、プロジェクト終了後に、
「誰が図面データを管理するのか」
を決めておくことが重要です。
ファイル名や保存場所、改訂時の更新方法などをルール化しておけば、担当者が異動・退職した場合でも管理を継続しやすくなります。

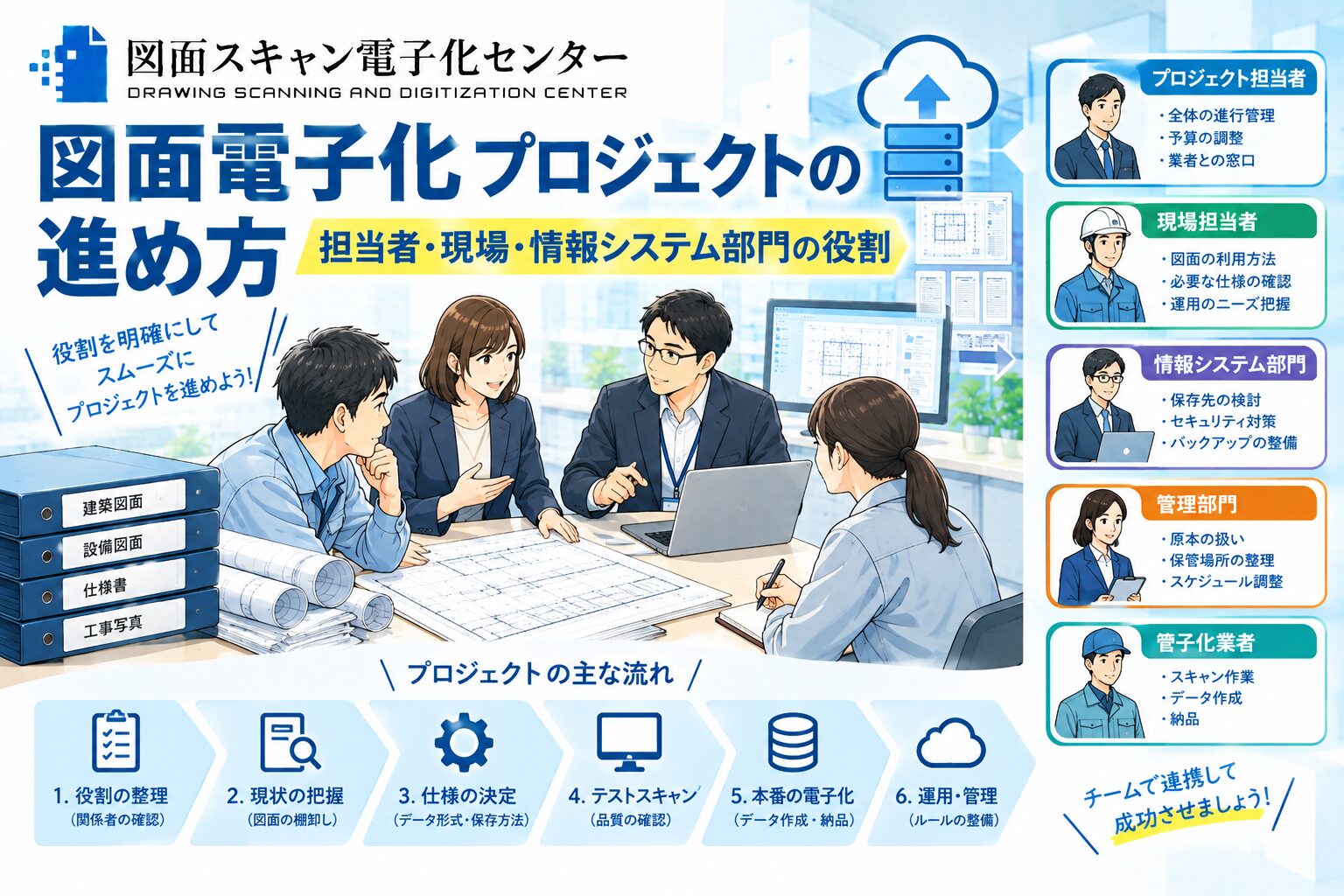

まとめ
図面電子化を成功させるには、スキャン業者を決めるだけではなく、社内の役割を整理してプロジェクト全体を設計することが重要です。
特に、
- プロジェクト担当者：全体の進行・予算・業者との調整
- 現場担当者：図面の利用方法・必要な仕様を確認
- 情報システム部門：保存・セキュリティ・バックアップを確認
- 管理部門：原本や保管場所を整理
- 電子化業者：スキャン・データ作成・納品
というように役割を分担すると、スムーズに進めやすくなります。
また、電子化前の棚卸し、仕様決定、テストスキャン、納品時のチェック、電子化後の管理方法まで、あらかじめ流れを決めておくことも大切です。
図面電子化は「紙をPDFに変換する作業」だけではありません。電子化した図面を誰が、どのように利用・管理するのかまで考えてプロジェクトを進めることで、電子化後の効果をより高めることができます。
