1．図面の「ラスベク変換」とは？
紙で保管されている図面をスキャンすると、PDFやTIFFなどの画像データになります。
画像として保存するだけなら、
- パソコンで閲覧する
- 社内で共有する
- 印刷する
- バックアップとして保存する
といった用途には十分です。
しかし、
「昔の紙図面をCADで編集したい」
「既存の図面を設計変更に利用したい」
「線や図形をCADデータとして再利用したい」
という場合、単純なPDF化では対応できません。
そこで利用されるのがラスベク変換です。
ラスベク変換とは、スキャンした図面の画像データ（ラスター）を解析し、線や点などを座標情報を持つベクトルデータへ変換する処理です。図面をCADソフトなどで扱うためのデータ変換方法の一つです。

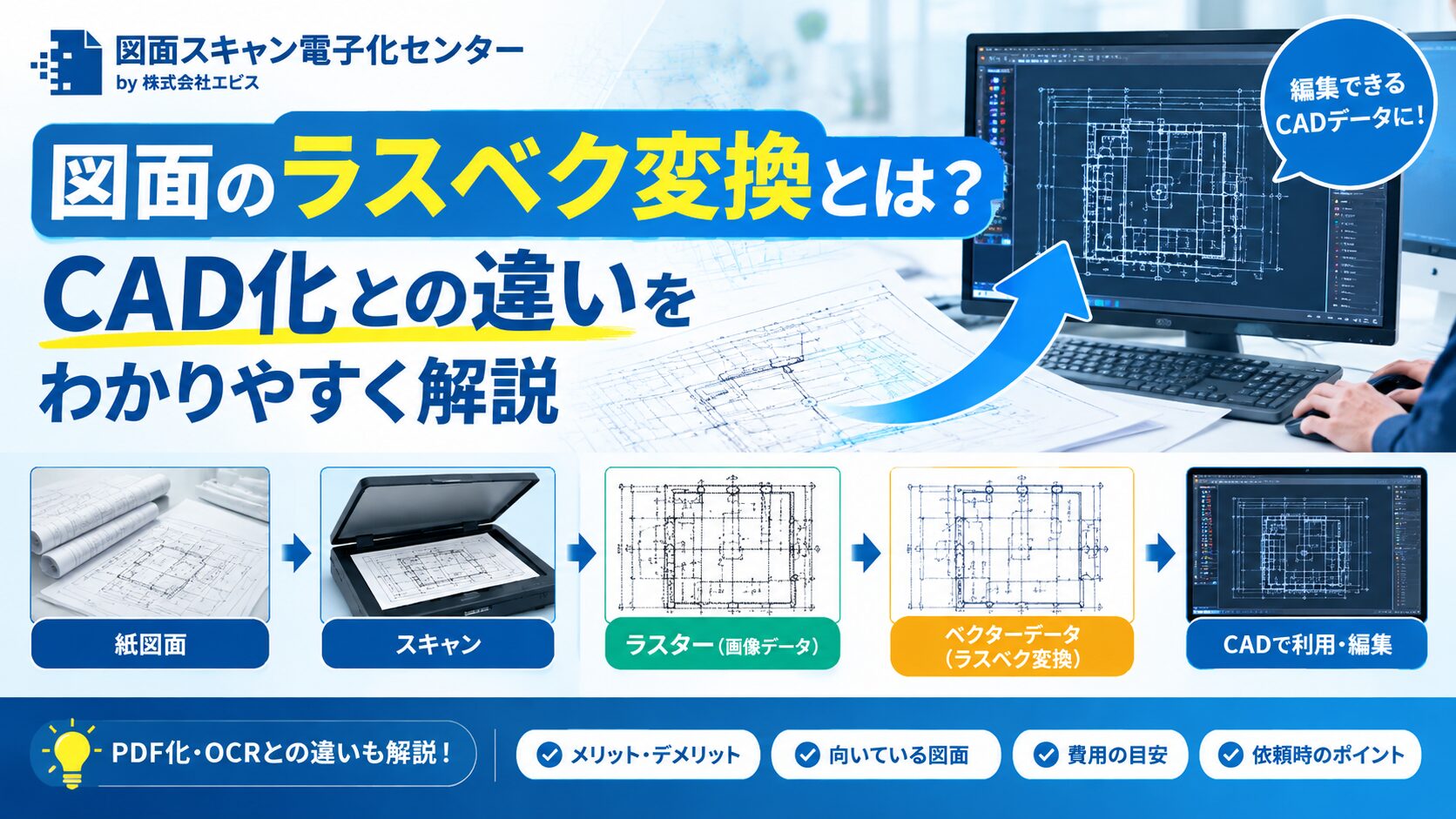

簡単に表すと、
紙図面
↓
スキャン
↓
画像データ（ラスター）
↓
ラスベク変換
↓
ベクターデータ
↓
CADで利用・編集
という流れになります。
2．ラスベク変換を理解するには「ラスター」と「ベクター」の違いが重要
ラスベク変換という言葉を理解するには、「ラスター」と「ベクター」の違いを知っておくと分かりやすくなります。
ラスターデータとは？
ラスターとは、画像を小さな点の集合として表現するデータです。
紙図面をスキャナーで読み取った場合、基本的にはこのラスターデータになります。
代表的なものには、
- TIFF
- JPEG
- PNG
などがあります。
スキャンした図面は、画面上では「線」に見えますが、データとしては画像です。
そのため、画像を拡大すると線が粗く見えることがあります。
ベクターデータとは？
ベクターデータは、線や円などを座標や数値によって表現するデータです。
例えば直線なら、
「この位置から、この位置まで線を引く」
という情報として扱います。
そのため、ベクターデータはCADなどで線や図形を選択して編集しやすいという特徴があります。
つまり、
ラスター＝画像としての図面
ベクター＝線や図形として扱える図面データ
と考えると分かりやすいでしょう。
3．ラスベク変換をすると何ができる？
ラスベク変換では、スキャンした図面画像から、
- 直線
- 曲線
- 円
- 点
- 図形
などを抽出して、ベクトルデータとして扱えるようにします。
例えば紙図面に描かれた一本の線を、単なる画像の一部ではなく、CAD上で扱える「線」として変換するイメージです。
その結果、
- 線を移動する
- 線を削除する
- 図形を修正する
- 寸法を変更する
- 図面の一部を再利用する
といった作業につなげられます。
図面スキャン電子化センターでも、スキャンしたモノクロ2値の線画データを、CADソフトなどで扱える座標データへ変換する「ラスベク変換（CADコンバート）」を提供しています。
4．ラスベク変換とCAD化は同じではない
「ラスベク変換」と「CAD化」は、同じ意味で使われることがあります。
しかし、厳密には少し違います。
ラスベク変換
スキャンした画像から線や図形などを抽出し、ベクトルデータへ変換する作業
CAD化
CADソフトで利用・編集できる図面データとして仕上げる作業
と考えると分かりやすいでしょう。
つまり、
ラスベク変換＝CAD化のための重要な工程の一つ
と考えることができます。
図面スキャン電子化センターでも、紙原稿から、
スキャン → ラスベク変換 → トレース → CADデータ
というデータコンバートに対応しています。
5．ラスベク変換だけで「完全なCAD図面」になるわけではない
ここは、ラスベク変換を検討する際に特に注意したいポイントです。
「紙図面をスキャンしてラスベク変換すれば、元のCADデータがそのまま復元される」
というわけではありません。
スキャンした図面には、
- 紙の汚れ
- 折り目
- 傷
- かすれ
- 寸法線
- 補助線
- 重なった線
- 手書き修正
など、さまざまな情報が含まれています。
ラスベク変換では、それらを画像から認識してベクトル化するため、変換結果が元のCADデータと完全に同じ構造になるとは限りません。
実際、単純に変換しただけでは線が途切れたり、文字がテキストではなく線として表現されたりする場合があり、CAD図面として仕上げるには元図面を確認しながら修正する必要があります。
6．ラスベク変換後には「修正・トレース」が必要になることがある
ラスベク変換後には、必要に応じて人の手による修正を行います。
例えば、
- 途切れた線をつなぐ
- 不要な線を削除する
- 文字を入力し直す
- 寸法を修正する
- 図形を整理する
- レイヤーを整理する
- 線種を設定する
- 線幅を設定する
- 図面尺度を確認する
といった作業です。
つまり、
スキャン → ラスベク変換 → 確認 → 修正 → CADデータ
という工程になる場合があります。
特に設計変更などに使用する図面では、単に「画面上でそれらしく見える」だけでは十分ではありません。
線や数字が正確であることが求められるため、変換後の確認・修正が重要になります。
7．PDF化・OCR・ラスベク変換・CAD化の違い
図面の電子化では、
PDF化すればいいのか？
OCRが必要なのか？
CAD化したほうがいいのか？
と迷うことがあります。
それぞれの目的は異なります。
| 方法 | 主な目的 | 得られるもの |
| PDF化 | 閲覧・保存・共有 | PDF画像 |
| TIFF化 | 高品質な画像保存 | TIFF画像 |
| OCR | 文字を検索する | テキスト情報・検索可能PDF |
| ラスベク変換 | 線・図形をベクトル化 | ベクターデータ |
| CAD化 | CADで編集・利用 | CAD図面 |
例えば、
「過去の図面を保存したい」
ならPDF化。
「図面番号や文字を検索したい」
ならOCR。
「紙図面の線をCADで利用したい」
ならラスベク変換。
「設計変更などに使えるCAD図面として仕上げたい」
ならラスベク変換に加えて修正・トレースなどを検討します。
8．ラスベク変換の精度は何で決まる？
ラスベク変換の精度は、変換ソフトだけで決まるわけではありません。
主に次のような要素が関係します。
① スキャン解像度
解像度が低いと、細い線や小さな文字が正しく読み取れない場合があります。
ラスベク変換を目的とする場合は、スキャン時点から必要な解像度を考えておくことが重要です。
図面スキャン電子化センターでは、ラスベク変換についてモノクロ300～400dpi以上を推奨しています。
② 原稿の状態
古い図面では、
- 日焼け
- 黄ばみ
- 汚れ
- にじみ
- 破れ
- 折り目
- 線のかすれ
などがある場合があります。
このような状態では、汚れや傷まで「線」として認識される可能性があります。
③ 図面の種類
建築図、機械図、設備図、配管図、電気図など、図面の種類によって線や記号の構成が異なります。
④ 文字・記号
図面には図面番号、寸法、注記、記号などが含まれます。
これらが必ずしも編集可能な「文字」として変換されるとは限りません。
したがって、文字を編集可能なテキストとして扱いたい場合には、OCRや手入力など別の処理を検討する必要があります。
9．ラスベク変換に向いている図面とは？
ラスベク変換は、特に「過去の紙図面を今後も活用したい」という場合に適しています。
例えば、
古い紙図面をCADで再利用したい
昔の紙図面しか残っていない場合、スキャンした画像をラスベク変換することで、CAD環境での再利用につなげられます。
改修工事で既存図面を利用したい
建物や設備の改修などで、過去の紙図面をもとに新しい図面を作成するケースがあります。
過去の設計資産をデジタル化したい
保管するだけではなく、今後の設計・施工・改修などに利用したい場合にも有効です。
10．逆に、ラスベク変換が必要ないケース
すべての図面をCAD化する必要はありません。
例えば、
「過去の図面を見られればいい」
という場合にはPDF化で十分です。
また、
「図面を印刷できればいい」
という場合も、必ずしもCAD化する必要はありません。
さらに、
「原本のバックアップとして保存したい」
のであれば、高品質な画像データとして保存する方法が適しています。
つまり、
保存・閲覧 → PDF
文字検索 → OCR
線・図形の再利用 → ラスベク変換
設計・編集 → CAD化
というように、目的から逆算して電子化方法を選ぶことが重要です。
11．ラスベク変換の一般的な流れ
ラスベク変換を行う場合、一般的には次のような工程になります。
STEP1 原稿確認
図面サイズ、枚数、種類、劣化状態などを確認します。
↓
STEP2 スキャン
紙図面を高精度にスキャンします。
↓
STEP3 画像処理
必要に応じて汚れや背景などを補正します。
↓
STEP4 ラスベク変換
線や点、図形などをベクトルデータへ変換します。
↓
STEP5 変換結果を確認
元図面と比較し、線の欠落や不要な線などを確認します。
↓
STEP6 修正・トレース
必要に応じて手作業で修正します。
↓
STEP7 CADデータとして納品
用途に合わせた形式で納品します。
このように、ラスベク変換は「スキャンしたら自動的に完成する」という単純な作業ではありません。
12．ラスベク変換を自分で行うことはできる？
専用ソフトを利用すれば、自社でラスベク変換を行うこともできます。
ただし、
- スキャン
- 画像補正
- 変換設定
- ノイズ除去
- 線の修正
- 文字修正
- 図面尺度の確認
- CAD上での確認
などの作業が必要になります。
特に大量の図面では、変換処理そのものよりも変換後の確認・修正に時間がかかることがあります。
図面の場合は「見た目が似ている」だけでは十分ではなく、線や数字の正確性も重要です。そのため、変換後の修正工程を考慮する必要があります。
13．専門業者にラスベク変換を依頼するメリット
大量の図面や精度が求められる図面では、専門業者への依頼が選択肢になります。
主なメリットは、
- 大判図面に対応できる
- 高解像度でスキャンできる
- 原稿状態に応じた処理ができる
- ラスベク変換の経験がある
- CAD化まで依頼できる場合がある
- 大量の図面をまとめて処理できる
- 変換後の修正を依頼できる
といった点です。
図面スキャン電子化センターでは、紙原稿からスキャン → ラスベク変換 → トレース → CADデータまでのデータコンバートサービスを提供しています。CAD化は図面の内容によって個別見積りとなっています。
14．ラスベク変換の費用はどのくらい？
ラスベク変換の費用は、単純なスキャン料金とは異なります。
主に、
- 図面サイズ
- 枚数
- 線の複雑さ
- 原稿状態
- 必要な精度
- 修正量
- トレースの有無
- CADデータとしての仕上げレベル
などによって変わります。
図面スキャン電子化センターの料金表では、ラスベク変換の目安として、A0が7,700円～、A1が4,400円～、A2が3,300円～と掲載されています。トレース代は別途見積りです。
そのため、
「A1図面をCAD化すると1枚いくら？」
と単純に考えるのではなく、
「どの程度までCADデータとして仕上げる必要があるのか」
を明確にして見積りを取ることが重要です。
15．ラスベク変換を依頼するときに確認したいこと
業者へ依頼するときは、次の点を確認しておきましょう。
① どこまで変換するのか
線だけなのか、円・寸法・文字なども含めるのか。
② ラスベク変換だけでよいのか
それとも修正・トレースまで必要なのか。
③ どのCAD形式で納品するのか
利用するCADソフトに合わせて、納品形式を確認します。
④ どの程度の精度が必要なのか
「CADで確認できればよい」のか、「設計変更にそのまま利用したい」のかでは必要な作業が変わります。
⑤ レイヤー構成は必要か
CADで編集する場合は、レイヤー整理の有無も重要です。
⑥ 文字をどう扱うのか
文字を線として残すのか、CAD上のテキストとして入力するのかを確認します。
16．ラスベク変換とトレースはどう使い分ける？
ラスベク変換とトレースは、どちらも紙図面をCADで利用するために使われますが、方法が異なります。
ラスベク変換
スキャン画像を解析して、線や図形を自動的にベクトル化します。
比較的効率よく大量の図面を処理したい場合などに向いています。
CADトレース
元図面を確認しながら、CAD上で線や文字などを描き直します。
精度やCADデータとしての整理を重視する場合に向いています。
実際には、
ラスベク変換 → 人による修正・トレース
という組み合わせで仕上げることもあります。
17．図面をCAD化する前に「何に使うか」を決める
図面電子化で最も重要なのは、最初に用途を決めることです。
例えば、
保管が目的
→ PDF化
閲覧・共有が目的
→ PDF化
図面内の文字を検索したい
→ OCR
線や図形をCADで再利用したい
→ ラスベク変換
設計変更・編集に使いたい
→ ラスベク変換＋修正・トレースなど
という考え方ができます。
必要以上にCAD化すれば、それだけ費用や作業時間も増えます。
反対に、最初にPDFだけを作って後からCAD化する場合、元原稿の状態やスキャン仕様によっては追加作業が発生することもあります。
そのため、電子化前に将来の利用方法まで考えておくことが重要です。
18．ラスベク変換は「保存」より「活用」のための電子化
通常のPDF化は、紙図面をデジタルデータとして保存・閲覧することが主な目的です。
一方、ラスベク変換は、
「過去の紙図面を、これからも設計や改修に活用したい」
という場合に大きな意味を持ちます。
例えば、
紙図面
↓
スキャン
↓
PDFとして保存
だけなら、主な目的は「保存」です。
そこから、
ラスベク変換
↓
CADデータ化
↓
修正・編集
↓
新しい図面への再利用
まで進めれば、過去の図面資産を新しい設計業務に活用できます。
ラスベク変換は、単なる保存ではなく、既存の図面を再利用するための電子化と考えると分かりやすいでしょう。
19．ラスベク変換で失敗しないための6つのポイント
POINT 1
まず「CADで何をしたいのか」を決める
閲覧だけならPDFで十分な場合があります。
POINT 2
スキャン仕様を変換用途に合わせる
ラスベク変換を予定している場合は、スキャン時の解像度や原稿状態も重要です。
POINT 3
ラスベク変換とCAD化を混同しない
ラスベク変換だけで完全なCAD図面が完成するとは限りません。
POINT 4
変換後の修正作業を想定する
線、文字、寸法などの確認が必要です。
POINT 5
必要な精度を明確にする
「CADで見られればよい」のか、「設計変更に使用する」のかで必要な作業が変わります。
POINT 6
本番前にサンプル変換を行う
大量の図面をいきなり処理するのではなく、代表的な図面を数枚変換して仕上がりを確認する方法がおすすめです。
20．まとめ｜ラスベク変換は「紙図面をCADで活用する」ための方法
ラスベク変換とは、スキャンした紙図面の画像データを解析し、線や点、図形などをベクトルデータへ変換する処理です。
PDF化しただけでは図面をCADで自由に編集できませんが、ラスベク変換を行うことで、CADで利用できるデータへ変換することができます。
ただし、
ラスベク変換＝完成したCAD図面
ではありません。
元図面の状態やスキャン品質によっては、線の修正、文字の入力、トレース、レイヤー整理などが必要になります。
そのため、図面を電子化するときには、
「保存したいのか」
「検索したいのか」
「CADで編集したいのか」
を最初に決めておくことが重要です。
図面スキャン電子化センターでは、紙図面のスキャンからラスベク変換、トレース、CADデータ化まで、用途に応じたデータコンバートに対応しています。
